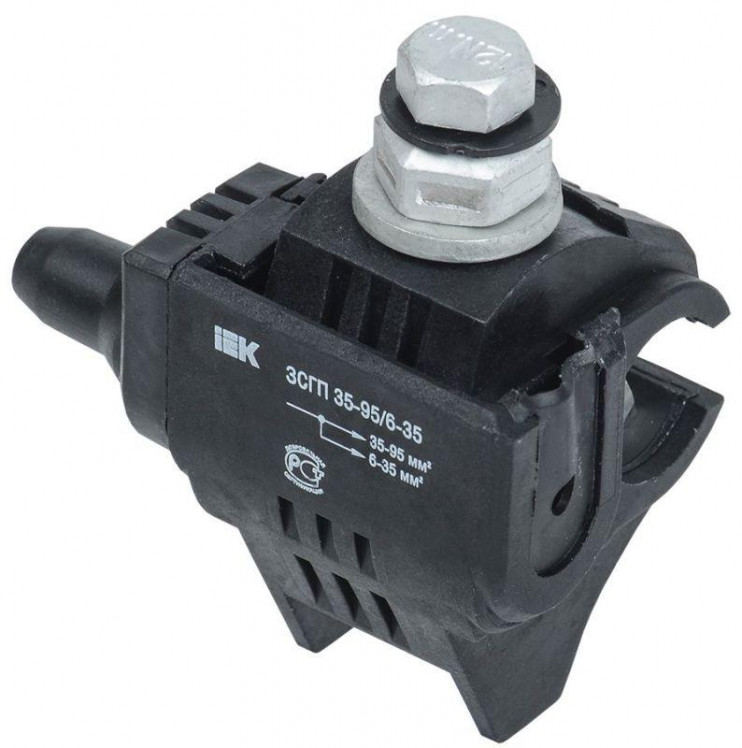

Зажимы серии ЗСГП предназначены для подключения провода СИП к магистральной неизолированной линии. Применимы для алюминиевых и медных проводников напряжением до 1 кВ. При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию ответвительного проводника, одновременно с этим зажимая поверхность неизолированного магистрального проводника. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв верхней головки болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Корпус зажима выполнен из механически прочного термопластика, армированного стекловолокном. В случае появления необходимости снятия ответвительного зажима с линии изделие может быть извлечено с помощью соответствующего ключа. Для достижения соответствующих параметров по герметичности необходимо провод ответвляемой линии вставлять в колпачок зажима до упора.
Характеристики
Номинальное сечение ответвления с | 6 кв.мм |
Номинальное сечение ответвления по | 35 кв.мм |
Номинальное проходное сечение с | 35 кв.мм |
Номинальное проходное сечение по | 95 кв.мм |
Сечение магистрального проводника с | 35 кв.мм |
Сечение магистрального проводника по | 95 кв.мм |
Сечение ответвительного проводника с | 6 кв.мм |
Сечение ответвительного проводника по | 35 кв.мм |
Тип подключения | Винтовое/болтовое соединение |
Габариты | 0.08 × 0.07 × 0.05 м |
