• НАЗНАЧЕНИЕ

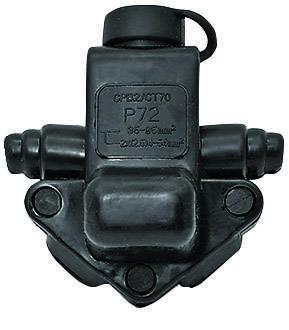

Зажимы ответвительные предназначены для ответвления проводов СИП от основной линии.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Функцией зажима ответвительного является создание ответвления единичного проводника от магистральной линии для организации новой магистральной линии или ввода в здание.
• ПРИНЦИП ДЕЙСТВИЯ
Зажим ответвительный имеет, как правило, плашечный механизм фиксации и обеспечивает контакт между магистралью и ответвляемым проводником. Электрическая связь с изолированным проводником обеспечивается прокалыванием изоляции, необходимый момент затяжки достигается применением срывного болта.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартную комплектацию входит основное устройство.
Характеристики
Номинальное сечение ответвления по | 54 кв.мм |
Номинальное проходное сечение с | 35 кв.мм |
Номинальное проходное сечение по | 95 кв.мм |
Сечение магистрального проводника с | 35 кв.мм |
Сечение магистрального проводника по | 95 кв.мм |
Сечение ответвительного проводника по | 54 кв.мм |
Тип подключения | Винтовое/болтовое соединение |
Габариты | 0.092 × 0.12 × 0.05 м |
