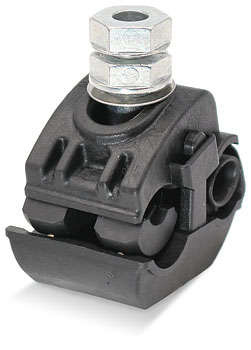

Ответвительный зажим НИЛЕД P 616R 10900351 с одновременной затяжкой болтов магистрали и ответвления. Срывные головки выполнены из алюминиевого сплава. Применяется для соединения жил магистрали сечением 6-120 мм2 с жилами сечением 1,5-16 мм2 для уличного освещения или ввода в дом. Зажим имеет две контактные пластины из луженой меди. ПРИНЦИП ДЕЙСТВИЯ
Зажим ответвительный имеет, как правило, плашечный механизм фиксации и обеспечивает контакт между магистралью и ответвляемым проводником. Электрическая связь с изолированным проводником обеспечивается прокалыванием изоляции, необходимый момент затяжки достигается применением срывного болта.
Характеристики
Номинальное сечение ответвления с | 1.5 кв.мм |
Номинальное сечение ответвления по | 16 кв.мм |
Номинальное проходное сечение с | 6 кв.мм |
Номинальное проходное сечение по | 120 кв.мм |
Сечение магистрального проводника с | 6 кв.мм |
Сечение магистрального проводника по | 120 кв.мм |
Сечение ответвительного проводника с | 1.5 кв.мм |
Сечение ответвительного проводника по | 16 кв.мм |
Тип подключения | Винтовое/болтовое соединение |
Габариты | 0.035 × 0.035 × 0.052 м |
