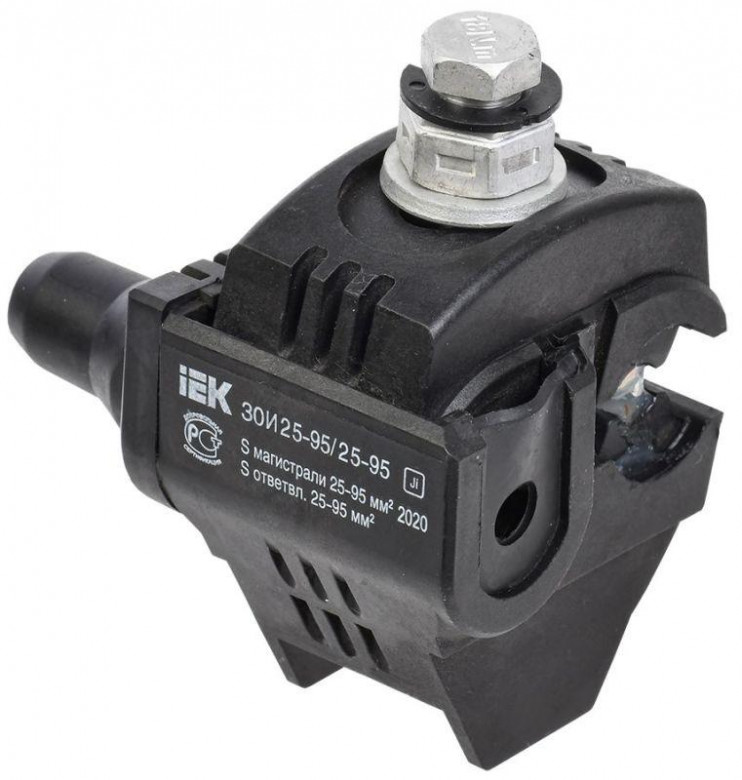

Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц. Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном.
Характеристики
Номинальное сечение ответвления с | 25 кв.мм |
Номинальное сечение ответвления по | 95 кв.мм |
Номинальное проходное сечение с | 25 кв.мм |
Номинальное проходное сечение по | 95 кв.мм |
Сечение магистрального проводника с | 25 кв.мм |
Сечение магистрального проводника по | 95 кв.мм |
Сечение ответвительного проводника с | 25 кв.мм |
Сечение ответвительного проводника по | 95 кв.мм |
Тип подключения | Винтовое/болтовое соединение |
Габариты | 0.085 × 0.075 × 0.061 м |
