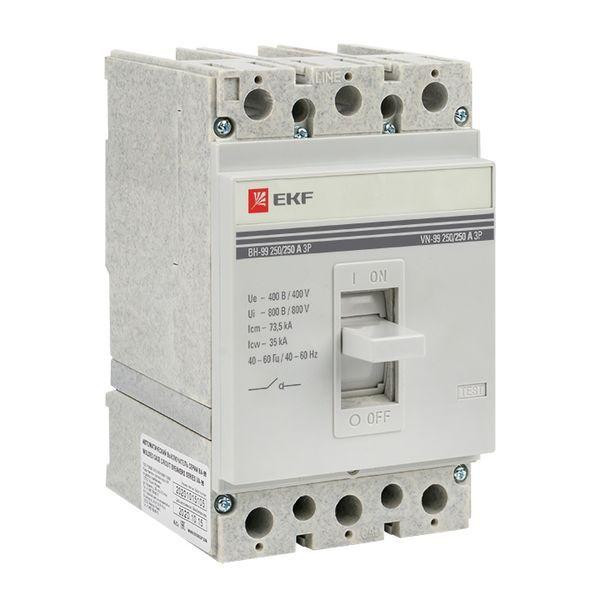

Выключатели нагрузки серии ВН-99 предназначены для нечастых оперативных включений и отключений питающих цепей в нормальном режиме. Выключатели могут применяться в электроустановках с номинальным напряжением 400 В переменного тока частотой 50 Гц и токами до 800 А. Выключатели ВН-99 имеют пять габаритов корпуса. Выключатели нагрузки соответствуют ГОСТ Р 50030.3–2012 (МЭК
60947–3:2008). Применяются для коммутации электрических цепей.
Характеристики
Исполнение | Выключатель |
Номинальная мощность при AC-3, 400 В | 173.21 кВт |
Количество вспомогательных замыкающих контактов | 0 |
Количество вспомогательных размыкающих контактов | 0 |
Номинальный ток длительной нагрузки Iu | 250 А |
Количество полюсов | 3 |
Номинальный рабочий ток Ie при AC-3, 400 В | 250 А |
С нулевым положением | Нет |
Материал корпуса | Пластик |
С возвратом в нулевое положение | Да |
Степень защиты (IP) лицевой стороны | IP30 |
Количество вспомогательных переключающих контактов | 0 |
Тип присоединения главной электрической цепи | Болтовое соединение |
Тип элемента управления | Рычажковый |
Подходит для монтажа на основании | Нет |
Подходит для закрепления на лицевой панели | Да |
Подходит для распределительного щита | Да |
Подходит для промежуточного монтажа | Нет |
Комплектное устройство в корпусе | Да |
Габариты | 0.217 × 0.15 × 0.167 м |
Серия | EKF |
