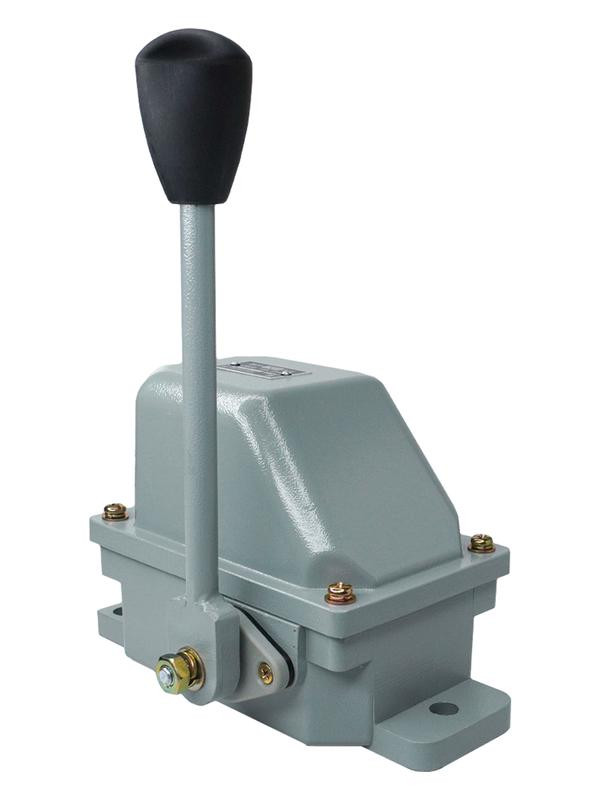

Концевые (путевые) выключатели предназначены для коммутации цепей управления в крановых электроприводах и устанавливаются в схемах управления для ограничения линейного передвижения механизмов: КУ-701 - при небольших величинах выбега; КУ-704, КУ-706 – с любой величины выбега; КУ-703 – ограничивает ход механизма подъема; НВ701, НВ-702, ВУ-701, ВУ-702 – применяются в схемах различных механизмов. Выключатели имеют две независимые электрические цепи и могут работать как на переменном, так и на постоянном токе в повторно-кратковременном режиме.
Характеристики
Подходит для систем безопасности | Да |
Покрытие корпуса | С порошковым покрытием |
Ширина датчика | 130 мм |
Высота датчика | 137.5 мм |
Длина датчика | 205 мм |
Номинальный рабочий ток Ie при AC-15, 230 В | 10 А |
Номинальный рабочий ток Ie при DC-13, 230 В | 10 А |
Материал корпуса | Силумин (алюминиево-кремниевый сплав) |
Тип подключения | Нейтральная клемма |
Степень защиты IP | IP44 |
Тип элемента управления | Рукоятка |
Рабочая температура окружающей среды с | -40 град.C |
Рабочая температура окружающей среды по | 40 град.C |
Количество нормально замкнутых (НЗ) контактов | 2 |
Количество нормально разомкнутых (НО) контактов | 2 |
Габариты | 0.209 × 0.168 × 0.134 м |
