• НАЗНАЧЕНИЕ
Выключатель автоматический это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется в электрических сетях низкого напряжения, для коммутации и защиты электрических сетей и аппаратов различного назначения.
• ПРИНЦИП ДЕЙСТВИЯ

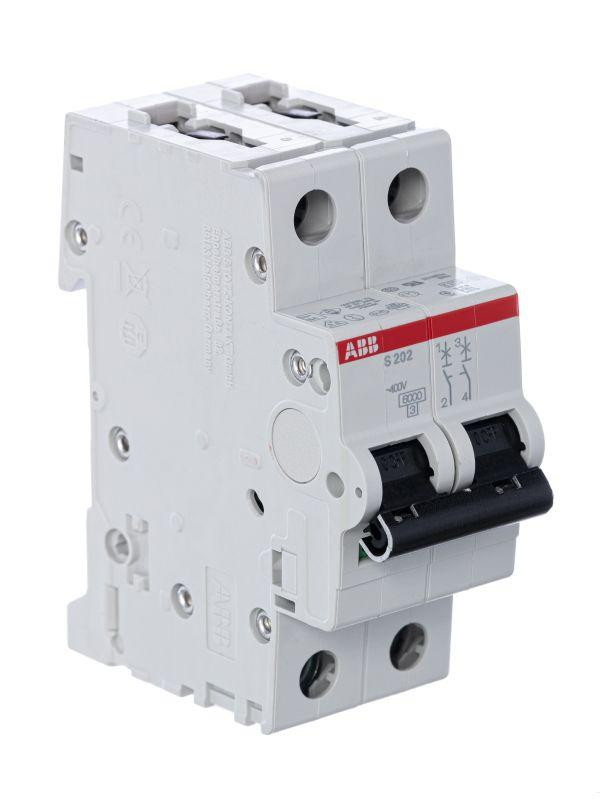

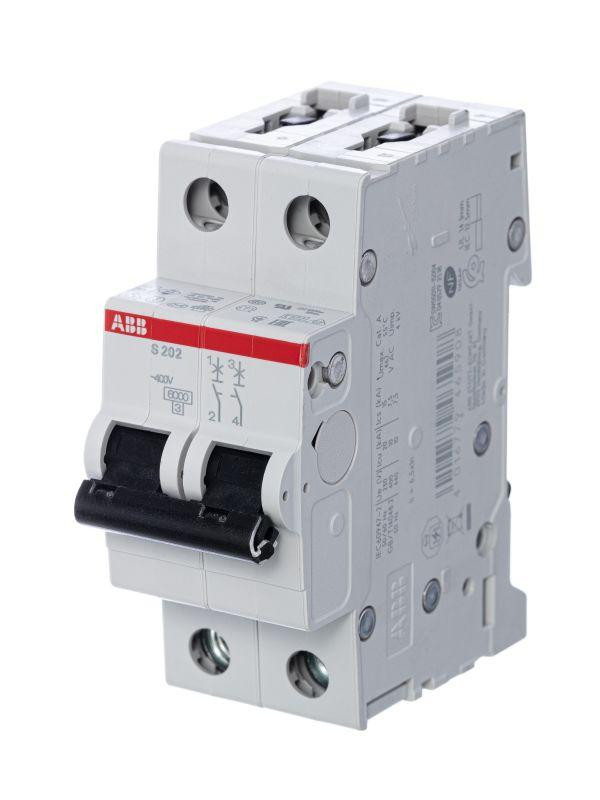

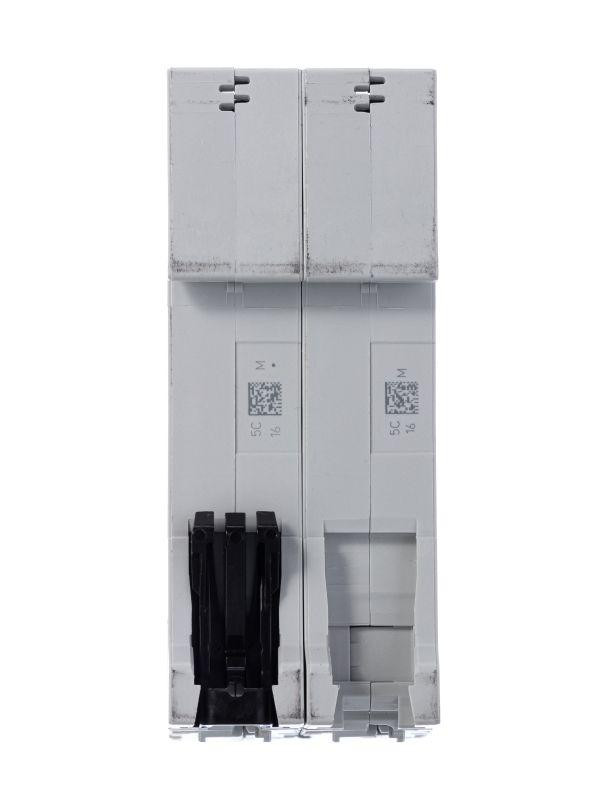

Включение-отключение производится рычажком , провода подсоединяются к винтовым клеммам . Защелка фиксирует корпус выключателя на DIN-рейке и позволяет при необходимости легко его снять (для этого нужно оттянуть защелку, вставив отвертку в петлю защелки). Коммутацию цепи осуществляют подвижный и неподвижный контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или магнитным.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартною комплектацию входит само изделие
Характеристики
Частота | 50 Гц |
Характеристика срабатывания | C |
Количество защищенных полюсов | 2 |
С коммутируемым нейтральным проводником | Нет |
Рабочая температура окружающей среды с | -25 град.C |
Рабочая температура окружающей среды по | 55 град.C |
Общее количество полюсов | 2 |
Номинальное импульсное напряжение | 4 кВ |
Номинальный ток | 6 А |
Род тока | Переменный ток (AC)/Постоянный ток (DC) |
Глубина монтажа, установки | 69 мм |
Номинальное напряжение | 400 В |
Частота с | 50 Гц |
Частота по | 60 Гц |
Номинальное напряжение изоляции Ui | 440 В |
Ширина в числах модульных расстояний | 2 |
Степень защиты IP | IP20 |
Сечение однопроволочного проводника с | .75 кв.мм |
Сечение однопроволочного проводника по | 35 кв.мм |
Сечение многопроволочного гибкого проводника с | .75 кв.мм |
Сечение многопроволочного гибкого проводника по | 25 кв.мм |
Габариты | 0.182 × 0.0495 × 0.037 м |
Серия | S200 |
