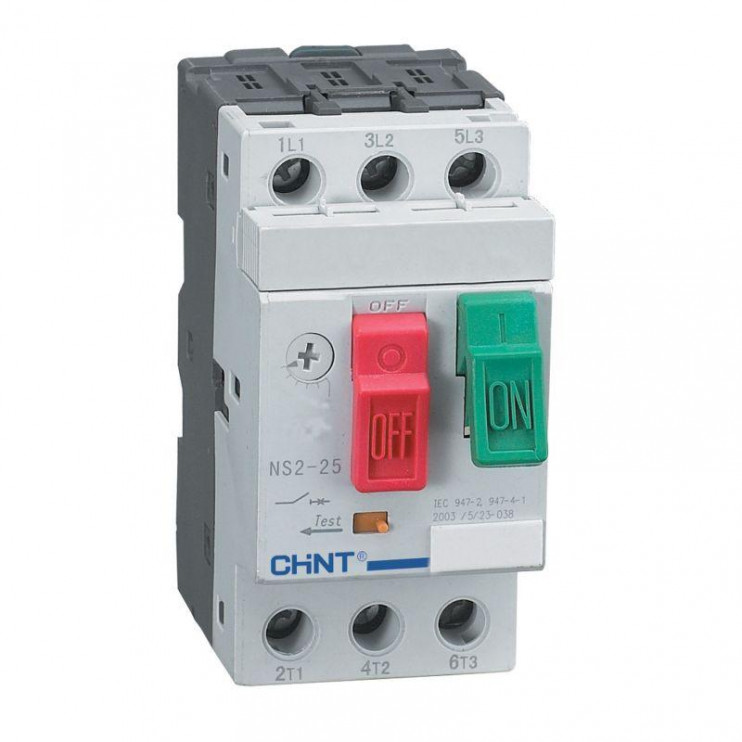

Пускатели NS2 предназначены для управления и защиты электродвигателей
Характеристики
Со встроенным вспомогательным выключателем | Нет |
Со встроенным расцепителем минимального напряжения | Да |
С защитой от перегрева | Нет |
Система расцепления | Термомагнитная |
Номинальная мощность в рабочем режиме AC-3, 230 В | 22 кВт |
Номинальная предел.наибольшая отключающ.способность Icu при 400В перемен.тока AC | 15 кА |
Чувствительный к обрыву фазы | Да |
Глубина | 92.8 мм |
Номинальная мощность при AC-3, 400 В | 40 кВт |
Номинальный ток длительной нагрузки Iu | 80 А |
Количество полюсов | 3 |
Диапазон настройки устройства защиты от перегрузки с | 56 А |
Диапазон настройки устройства защиты от перегрузки по | 80 А |
Номинальное напряжение с | 230 В |
Номинальное напряжение по | 690 В |
Степень защиты IP | IP20 |
Тип присоединения главной электрической цепи | Винтовое соединение |
Тип элемента управления | Кнопка нажимная |
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с | 1120 А |
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по | 80 А |
Конструктивное исполнение | Комплектное устройство в корпусе |
Габариты | 0.11 × 0.095 × 0.06 м |
Высота | 118.4 мм |
Серия | NS2(X) |
Ширина | 63.5 мм |
