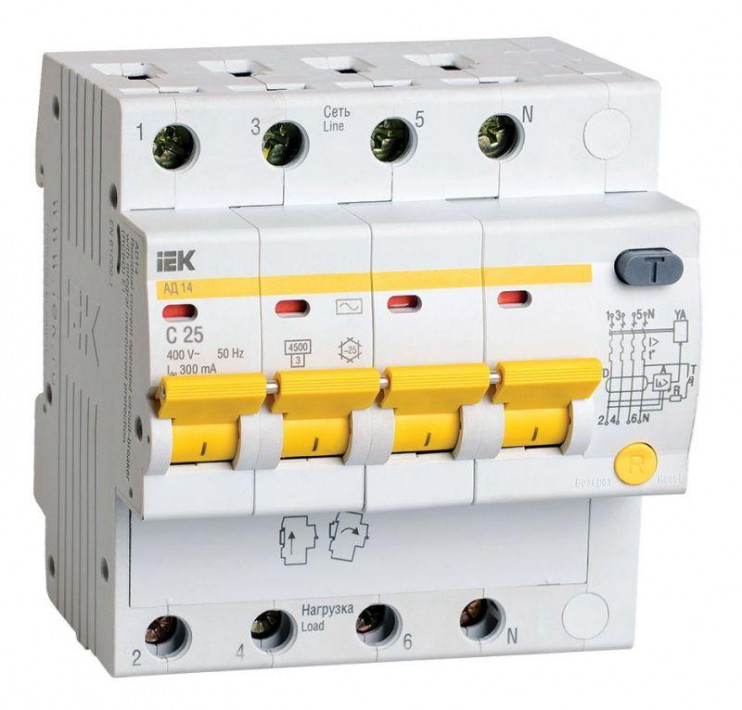

Быстродействующие защитные выключатели обеспечивают:
– в исполнениях с уставками срабатывания 10, 30 и 100 мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования;
– в исполнении с уставкой срабатывания 300 мА – защиту от пожара из-за возгорания изоляции токоведущих частей;
– защиту от перегрузки и короткого замыкания;
– защиту от недопустимого повышения напряжения сети (АД12М).
В изделиях предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 110 В.
В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.
Характеристики
Тип по току утечки | Переменный ток (AC) |
Частота (Гц) | 50 Гц |
Номинальная отключающая способность в соответствии с EN 60898 | 4.5 кА |
Номинальная отключающая способность по IEC 60947-2 | 4.5 кА |
Номинальный ток | 25 А |
Род тока | Переменный ток (AC) |
Глубина монтажа, установки | 72.1 мм |
Номинальное напряжение | 400 В |
Характеристика срабатывания | C |
Номинальный ток утечки | .3 А |
Степень загрязнения (число) | 20 |
Ширина в числах модульных расстояний | 4.9 |
Степень защиты IP | IP20 |
Количество защищенных полюсов | 4 |
С коммутируемым нейтральным проводником | Да |
Общее количество полюсов | 4 |
Габариты | 0.08 × 0.09 × 0.09 м |
Серия | KARAT |
