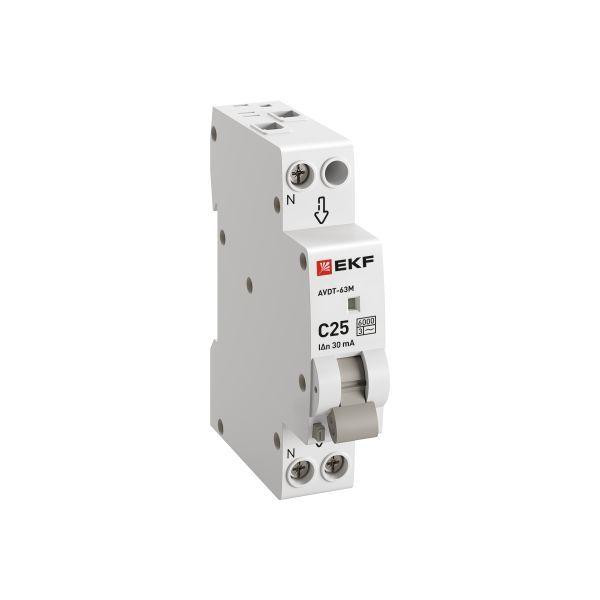

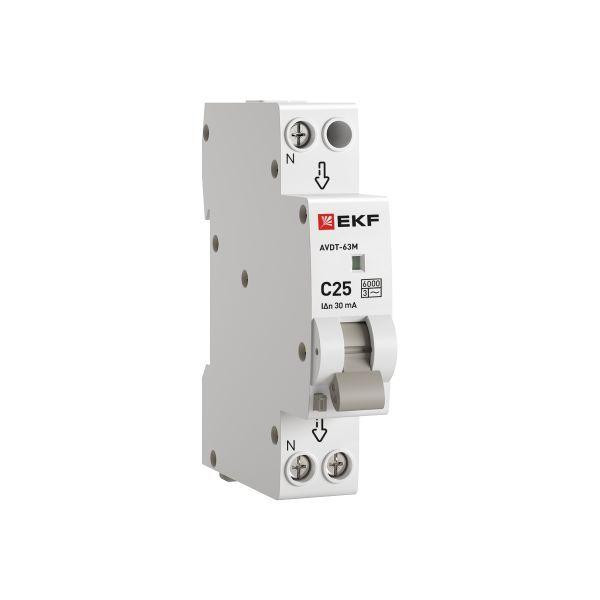

Автоматический выключатель дифференциального тока АВДТ-63 EKF PROxima представляет аппарат, сочетающий функции автоматического выключателя с электромеханическим или электронным УЗО. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки иликороткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Возможна коммутация алюминиевым и медным проводником.Автоматический выключатель дифференциального тока малогабаритный АВДТ-63М EKF PROxima представляет аппарат, сочетающий функции автоматического выключателя с электронным УЗО типа АС в компактном корпусе шириной один модуль. При обнаружении автоматическим выключателем на защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Особое отличие дифференциальных автоматических выключателей EKF с электронным УЗО – в наличии блока защиты от перенапряжения. Возможна коммутация алюминиевым и медным проводом.
Характеристики
Номинальный ток | 25 А |
Род тока | Переменный ток (AC) |
Глубина монтажа, установки | 74 мм |
Номинальное напряжение | 230 В |
Характеристика срабатывания | C |
Номинальное напряжение изоляции Ui | 500 В |
Номинальный ток утечки | .03 А |
Тип по току утечки | Переменный ток (AC) |
Степень загрязнения (число) | 3 |
Ширина в числах модульных расстояний | 1 |
Частота (Гц) | 50 Гц |
Степень защиты IP | IP20 |
Количество защищенных полюсов | 1 |
С коммутируемым нейтральным проводником | Да |
Номинальная отключающая способность в соответствии с EN 60898 | 6 кА |
Номинальная отключающая способность по IEC 60947-2 | 6 кА |
Для скрытого монтажа | Да |
Сечение однопроволочного проводника с | 0 кв.мм |
Сечение однопроволочного проводника по | 25 кв.мм |
Сечение многопроволочного гибкого проводника с | 0 кв.мм |
Сечение многопроволочного гибкого проводника по | 16 кв.мм |
С устройством блокировки | Нет |
Рабочая температура окружающей среды с | -25 град.C |
Рабочая температура окружающей среды по | 55 град.C |
Общее количество полюсов | 2 |
Защита от ложного срабатывания | Нет |
Номинальное импульсное напряжение | 6 кВ |
Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1 | 6 кА |
Характеристика отключения | Без выдержки времени |
Габариты | 0.019 × 0.085 × 0.075 м |
Серия | PROxima |
