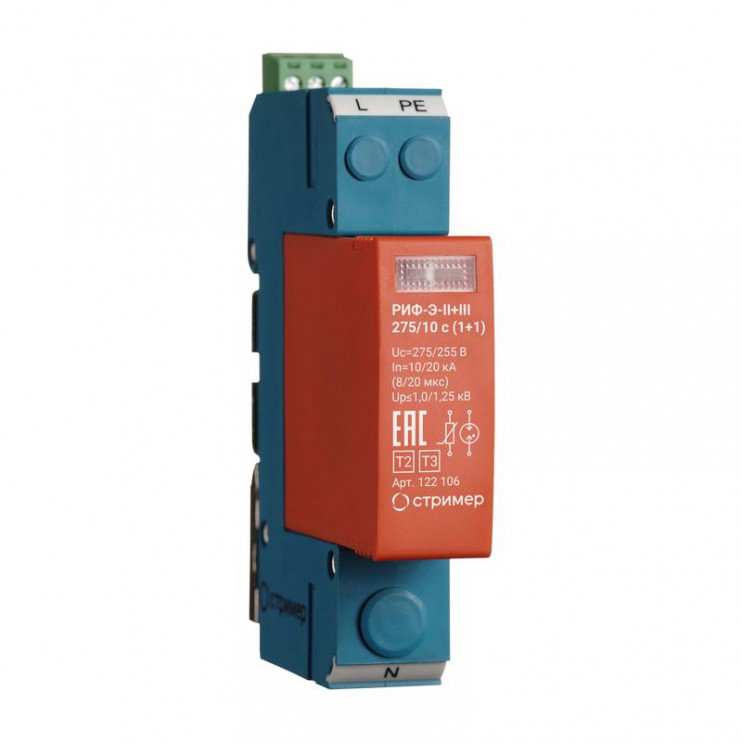

Двухполюсное УЗИП класса II+III комбинированного типа. Предназначено для защиты от вторичных воздействий молнии и коммутационных перенапряжений помехочувствительного оборудования до 1000 В, содержащего электронные схемы.
УЗИП выполнено в виде сменного модуля и базы для подключения к сети и креплению на DIN-рейку 35 мм. Рабочими элементами сменного модуля являются варистор и газонаполненный разрядник. Оснащено контактами дистанционной сигнализации повреждения рабочего элемента.
Устанавливается в пределах 2-3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122) непосредственно вблизи защищаемого оборудования. Защищаемое оборудование рекомендуется размещать на расстоянии не более 5 м от УЗИП класса II+III.
Применяется для сетей с системами заземления: TN-S, TT. Предназначено для защиты фазного и нулевого проводников от перенапряжений «провод–провод».
Рекомендуемый номинал предохранителя 63 А gL/gG.
Характеристики
Способ монтажа | DIN-рейка 35 мм |
С контактом для дистанционной сигнализации | Да |
Исполнение полюсов | L/N/PE |
Наибольшее длительное напряжение переменного тока АС | 275 В |
Система заземления | TN-S, TT |
Сигнализация в устройстве | Оптическая |
Степень защиты IP | IP20 |
Номинальное напряжение переменного тока АС | 230 В |
Встроенный предохранитель на входе | Нет |
Максимальное сечение жесткого проводника (однопроволочный/многопроволочный) | 25 кв.мм |
Габариты | 0.11 × 0.08 × 0.03 м |
Серия | РИФ-Э |
