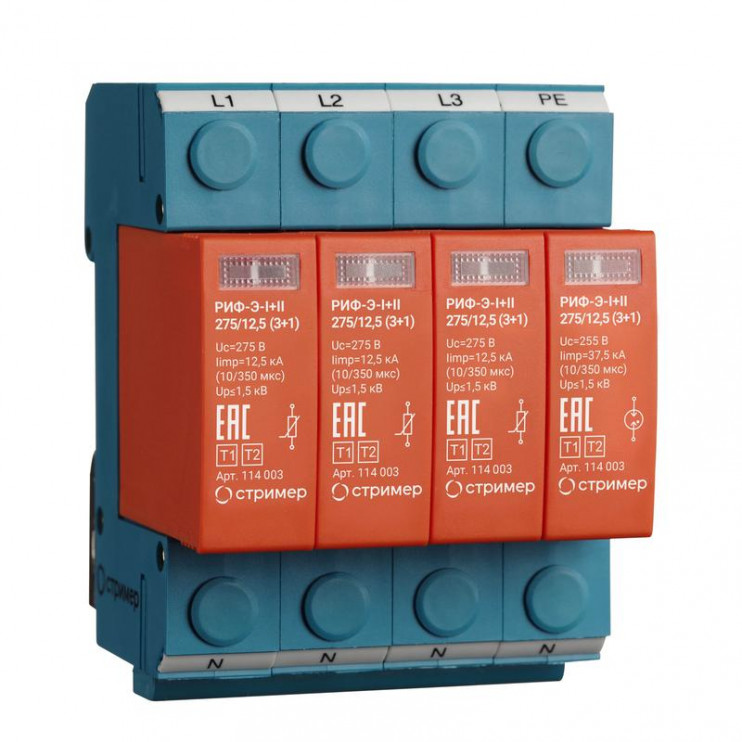

Четырехполюсное УЗИП класса I+II комбинированного типа. УЗИП выполнено из трех варисторных модулей, и одного модуля с разрядником и базы для подключения к сети и креплению на DIN-рейку 35 мм. УЗИП предназначено для защиты оборудования в низковольтных цепях до 1000 В от прямых и отдаленных молниевых разрядов при воздушном или кабельном вводах электропитания.
УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, а по способности ограничения импульсных напряжений, допустимых для изоляции оборудования, соответствует УЗИП класса II. Устанавливается в пределах 0А(В) – 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Применяется для сетей с системами заземления: TN-S, TT.
Рекомендуемый номинал предохранителя 125-200 А gL/gG
Характеристики
Максимальный разрядный ток (8/20) | 75 кА |
Способ монтажа | DIN-рейка 35 мм |
С контактом для дистанционной сигнализации | Нет |
Исполнение полюсов | 3L + N/PE |
Наибольшее длительное напряжение переменного тока АС | 275 В |
Номинальный импульсный ток (8/20) | 40 кА |
Система заземления | TN-S, TT |
Степень защиты IP | IP20 |
Номинальное напряжение переменного тока АС | 275 В |
Встроенный предохранитель на входе | Нет |
Максимальное сечение жесткого проводника (однопроволочный/многопроволочный) | 35 кв.мм |
Габариты | 0.1 × 0.08 × 0.07 м |
Серия | РИФ-Э |
