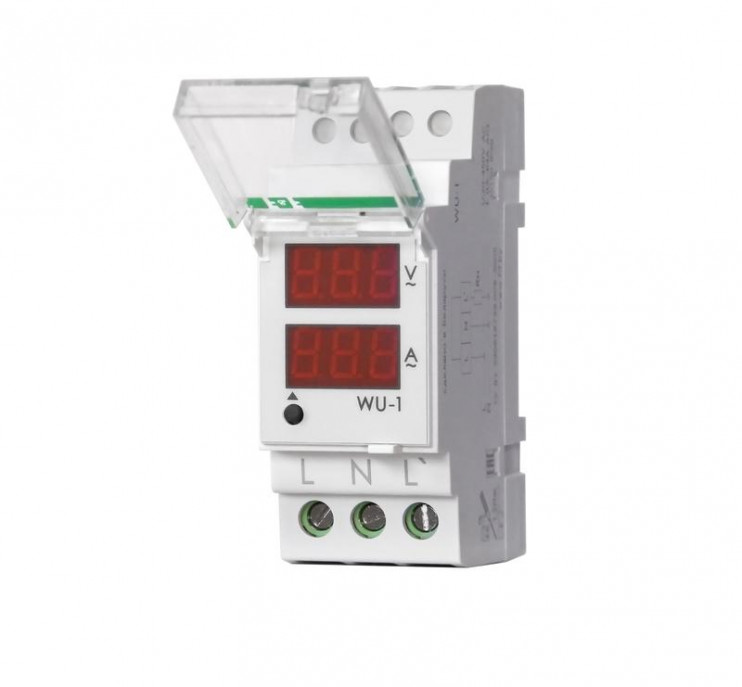

Указатель напряжения и тока WU-1 применяется для отображения величины силы тока, потребляемой активной и полной мощности, коэффициента мощности (cos ?) в однофазной или отдельных фазах трехфазной сети переменного тока.
Область применения
Применяется для визуального контроля напряжения и тока в распределительных щитах, технологическом оборудовании и т.п.
Принцип работы
Указатель измеряет и отображает величину напряжения и тока на 3-х разрядном светодиодном индикаторе. Каждый измеряемый параметр отображается на отдельном индикаторе. Переключение режимов отображения информации осуществляется кнопкой на лицевой панели изделия. Питание указателя осуществляется от измеряемой сети.
Напряжение питания 20...450 В АС
Макс. ток измерительной цепи, 0,5-63 А
Характеристики
Диапазон измерений с | 20 В |
Диапазон измерений по | 450 В |
Исполнение | DIN-рейка |
Род тока | Переменный ток (AC) |
Габариты | 0.095 × 0.095 × 0.04 м |
Высота | 90 мм |
Ширина | 35 мм |
