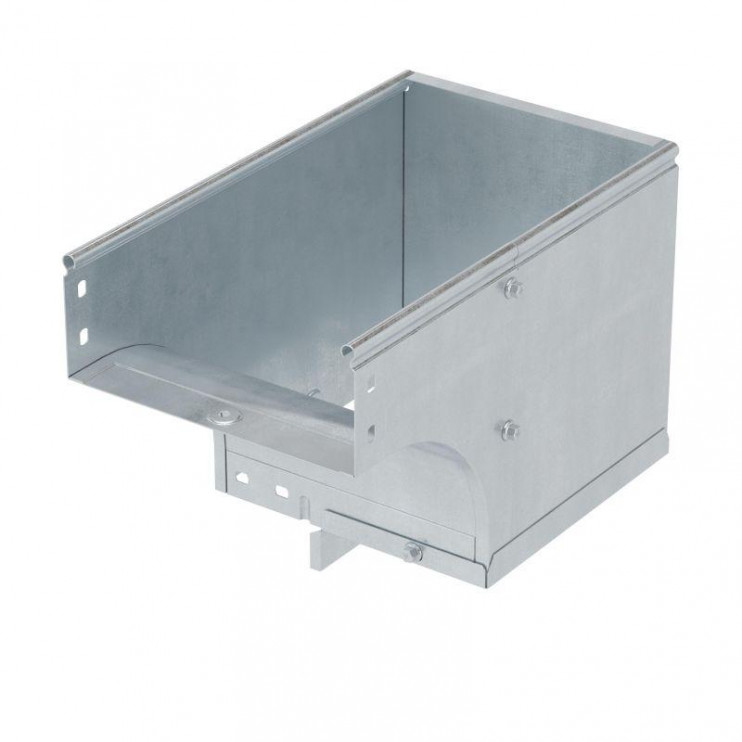

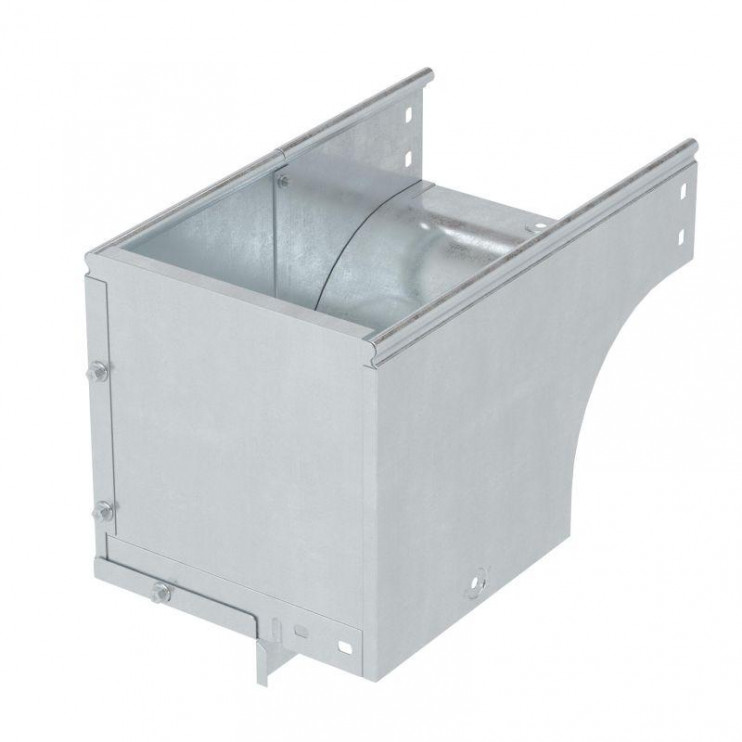

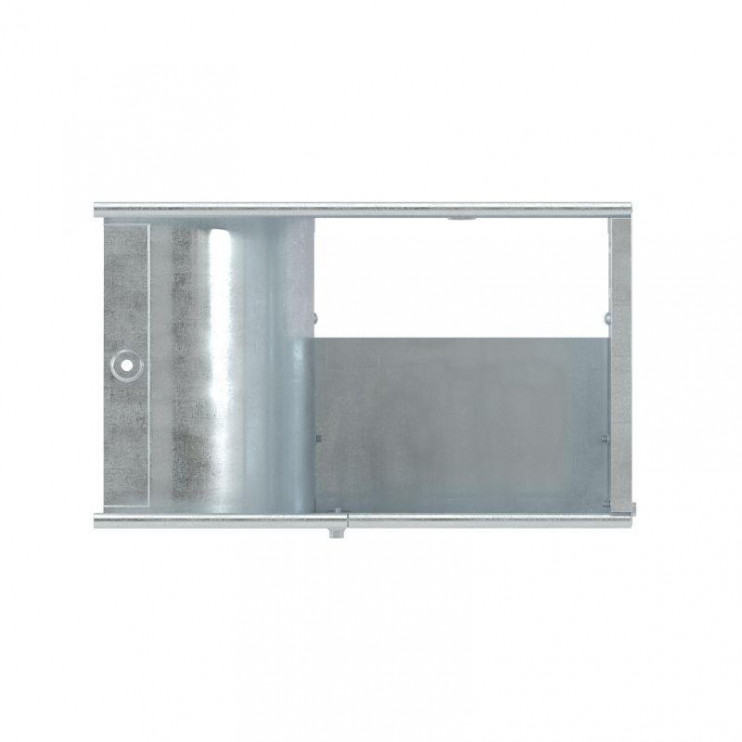

Лотки и аксессуары системы "S5 Combitech" применяются для построения кабельных трасс, в том числе сложного конструктива – с горизонтальными и вертикальными разворотами и изгибами. Вертикальный внешний угол CDSS используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90о вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке. Ровная боковая часть аксессуара позволяет размещать трассу вдоль стены.

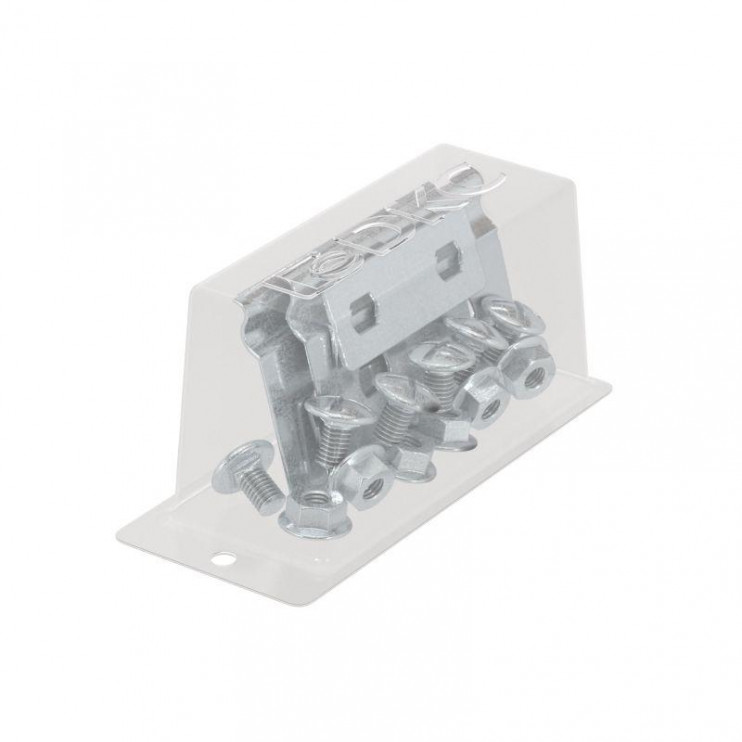

Угол применяется с лотками шириной 500 мм и высотой 100 мм. Внутренний радиус аксессуара - 80 мм. Толщина стали – 0,8 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира". Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.
Характеристики
Цвет | |
Исполнение | Входит соединительный элемент |
Защитное покрытие поверхности | Оцинкованная по методу Сендзимира |
Толщина материала | .8 мм |
Поворот (угол) | 90 град. |
Вид/марка материала | Сталь |
Внутренний радиус | 80 мм |
Ширина кабельного лотка | 500 мм |
Высота кабельного лотка | 100 мм |
Широкодиапазонное исполнение | Да |
Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
С верхней крышкой | Нет |
Габариты | 0.65 × 0.5 × 0.23 м |
Перфорированная боковая стенка | Да |
Серия | S5 Combitech |
