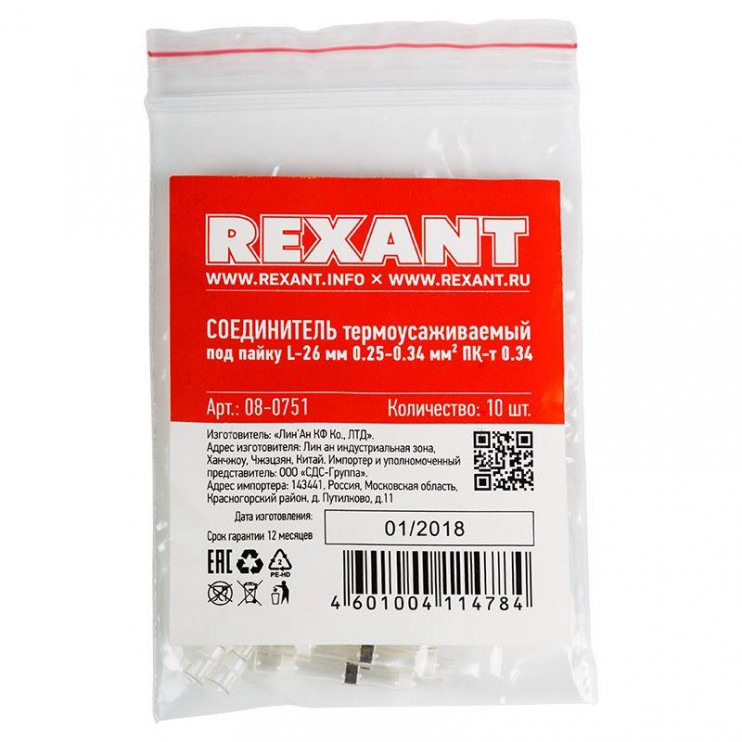

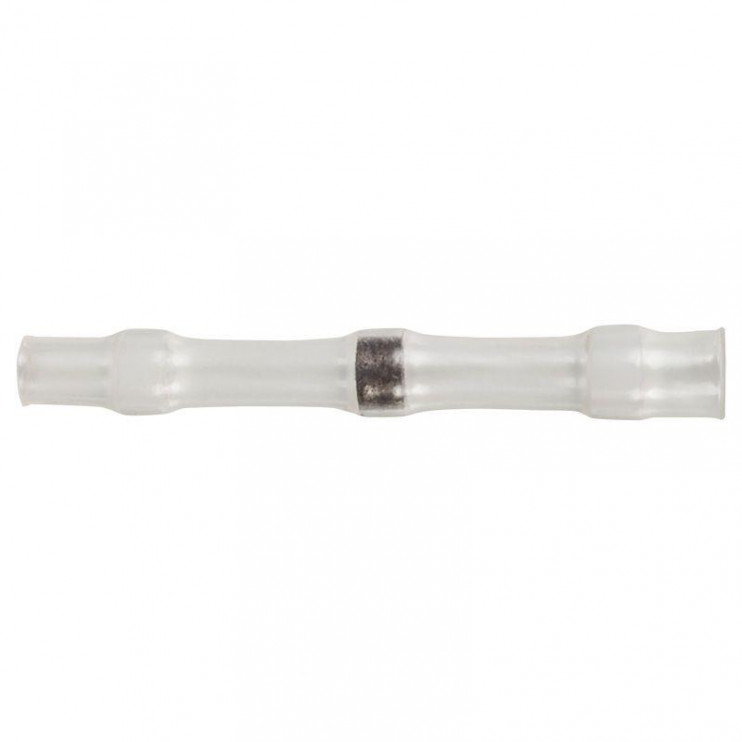

Соединитель термоусаживаемый под пайку (L-26 мм) 0.25-0.34 мм2 белый REXANT предназначен для соединения медных многопроволочных проводов внахлест или встык методом термообработки.
Нестандартный метод соединения проводов обусловлен особым конструктивным строением:
- для обеспечения визуального контроля процесса монтажа применяется прозрачный материал изоляции;
- в середине соединителя располагается гильза из низкотемпературного припоя оловянно-свинцовой группы;
- с обеих сторон на внутренней поверхности термоусаживаемой трубки располагаются клеевые полосы, обеспечивающие герметичность соединения после усадки.
Основные характеристики:
Сечение применяемых медных многопроволочных проводов: 0.25-0.34 мм2
Длина соединителя: 26 мм
Допустимое предельное напряжение: 690 В
Термостойкость изоляционного материала: 125 °C
Влагозащита: IP67
Материал изоляции: сшитый полиэтилен, без галогенов
Цвет термоплавких клеевых полосок: белый
Для достижения наилучшего результата необходимо осуществлять прогрев кольца припоя равномерно со всех сторон до расплавления вокруг контактного соединения жил проводов.
Характеристики
Цвет | |
Диапазон площади сечения по стандарту AWG с | 23 |
Диапазон площади сечения по стандарту AWG по | 22 |
Номинальное поперечное сечение с | .25 кв.мм |
Номинальное поперечное сечение по | .34 кв.мм |
Габариты | 0.001 × 0.0001 × 0.0001 м |
