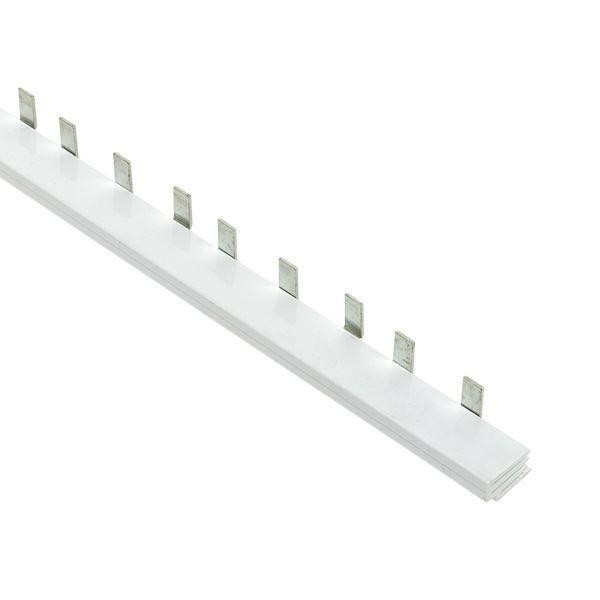

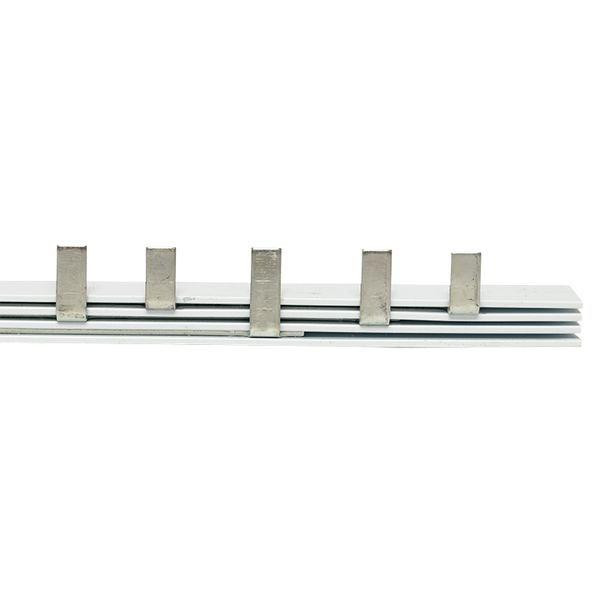

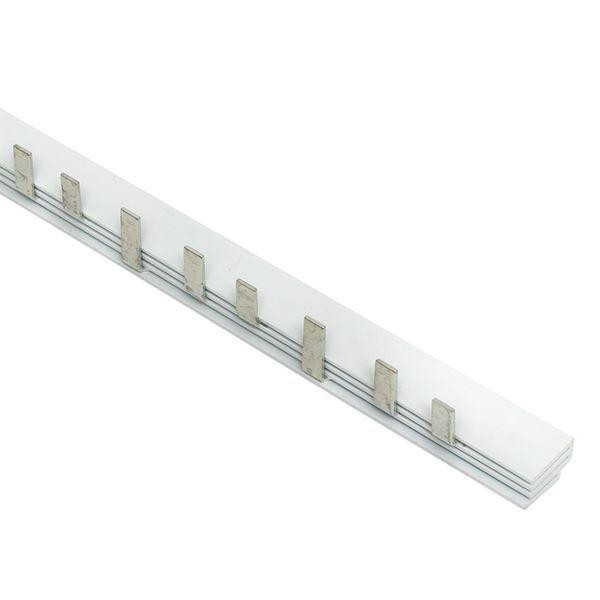

Шины соединительные представляют собой пластины, выполненные из меди (шины на 100 А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горение, и выпускаются стандартной длиной 1 метр. Шины соединительные делятся на два типа - FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А. Могут быть выполнены в одно- двух- трех- и четырехполюсном исполнений.
Характеристики
Поперечное сечение | 16 кв.мм |
Подходит для количества устройств | 12 |
Величина шага | 27 мм |
Изолированный | Да |
Количество фаз | 3 |
Номинальный ток длительной нагрузки Iu | 100 А |
Количество полюсов | 36 |
Условный номинальный ток короткого замыкания Iq | 17000 кА |
Тип подключения | Штырь |
Количество модулей | 36 |
Максимальное номинальное рабочее напряжение Ue | 400 В |
Номинальное импульсное напряжение | 4000 кВ |
Габариты | 0.999 × 0.034 × 0.015 м |
Длина | 1000 мм |
Серия | PROxima |
