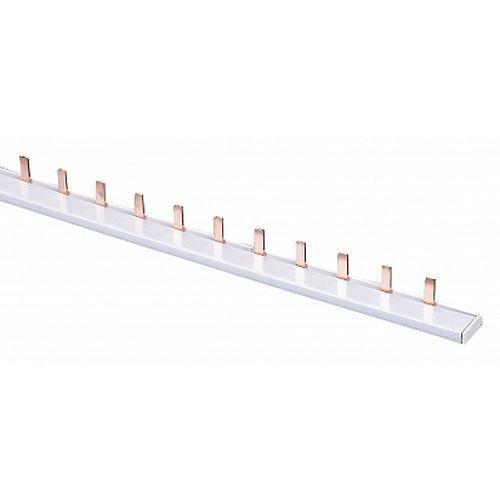

Шины соединительные типа PIN (штырь) или FORK (вилка) предназначены для электрического соединения выводов модульной аппаратуры в сетях с номинальным. напряжением 230/400 В переменного тока частоты 50/60 Гц. Шины предназначены для сборки низковольтных комплектных устройств на базе модульной аппаратуры с шириной модуля 18 или 27 мм.
Основные характеристики:
Исполнение – PIN (штырь); FORK (вилка)
Исполнение по числу полюсов – 1P; 2Р; 3Р; 4P
Номинальный ток – 63 А; 100 А
Режим работы – продолжительный
Длина – 1000мм
Сечение контактов – от 10 до 16 кв.мм
Степень защиты – IP00
Характеристики
Подходит для количества устройств | 26 |
Величина шага | 18 мм |
Изолированный | Да |
Количество фаз | 2 |
Номинальный ток длительной нагрузки Iu | 100 А |
Количество полюсов | 2 |
Тип подключения | Штырь |
Количество модулей | 26 |
Максимальное номинальное рабочее напряжение Ue | 400 В |
Габариты | 1 × 0.03 × 0.01 м |
Длина | 1000 мм |
Серия | NXB-63 |
