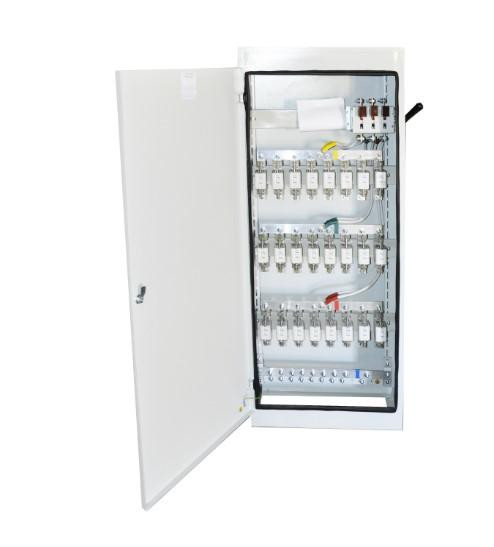

Шкафы распределительные 01 серии ШР11 (ШРС1) предназначены для приема и распределения электрической энергии. Шкафы рассчитаны на номинальные токи до 400А и номинальное напряжение до 380В трехфазного переменного тока частотой 50 Гц и с защитой отходящих линий предохранителями НПН2-60 (до 6ЗА), ПН2-100(до 100А), ПН2-250(до 250 А), ПН2-400 (до 400А). Ввод и вывод проводов и кабелей предусмотрены снизу и сверху шкафа. ШР-11 в отличие от шкафов ШРС-1 имеют дополнительные возможности для применения. Так, в шкафах серий ШР-11-73511...73517 на вводе установлены предохранители ПН2-400, а в шкафах 73518...73523 предусмотрены два ввода. В остальном конструкция и схемы этих шкафов идентичны. В шкафах с 5 отходящими линиями ширина — 500мм.
Характеристики
Характер установки | Напольный |
Частота питающей сети | 50 Гц |
Глубина | 300 мм |
Номинальный ток | 400 А |
Род тока | Переменный ток (AC) |
Номинальное напряжение | 400 В |
Степень защиты IP | IP54 |
Габариты | 1.6 × 0.71 × 0.3 м |
Высота | 1600 мм |
Ширина | 700 мм |
