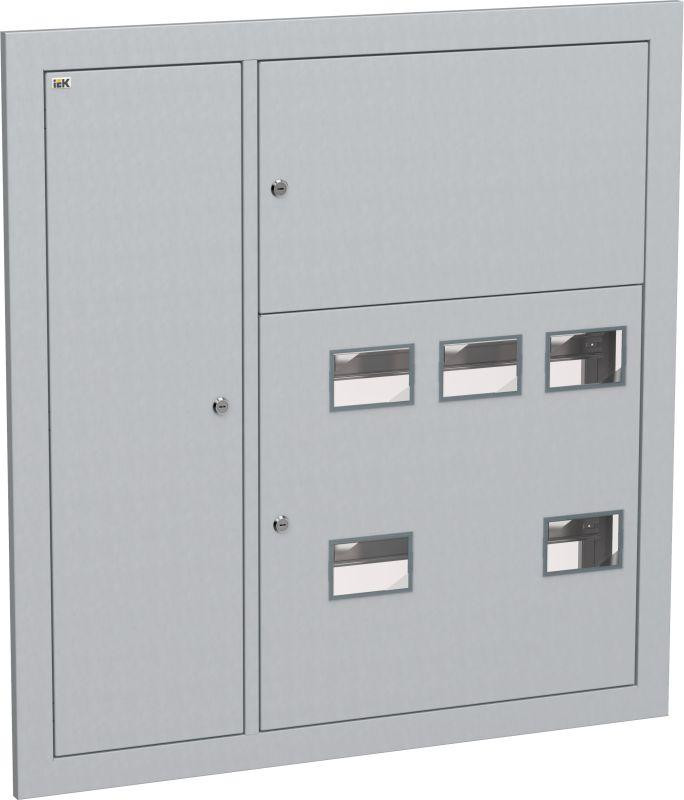

Используется для сборки этажного распределительного щита на 5 квартир, предназначенного для приема и распределения электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких замыканиях.
Сварной металлический корпус состоит из трех отсеков: вводно-учетного, распределительного, отсека слаботочного оборудования (расположен слева). В вводно-учетном и распределительном отсеках размещены DIN-рейки для крепления счетчиков (по количеству квартир). В распределительном отсеке установлены DIN-рейки для аппаратов групповых линий и рейка для установки шин N и РЕ. Отсек укомплектован оперативной панелью. Отсек слаботочного оборудования снабжен перфорированными профилями для прокладки теле- и радиосетей, телефонных линий, сетей охранной сигнализации, домофонов и т.п. Для обеспечения пожарной безопасности между слаботочным и силовым отсеками расположена разделительная перегородка.
Характеристики
Тип поверхности | С порошковым покрытием |
Номер цвета RAL | 7035 |
С монтажной панелью | Да |
Количество дверей | 3 |
С застекленной дверью | Нет |
Возможен монтаж на полу | Нет |
Возможен настенный монтаж | Да |
Подходит для установки вне помещений | Нет |
Соединяемый в ряд | Нет |
Возможность настенной установки | Да |
Открытый монтаж | Нет |
Установка в стену | Да |
Возможность напольной установки | Нет |
Цвет | |
Глубина | 110 мм |
Степень защиты IP | IP31 |
Габариты | 1.02 × 0.97 × 0.12 м |
Высота | 1000 мм |
Серия | Light |
Ширина | 960 мм |
