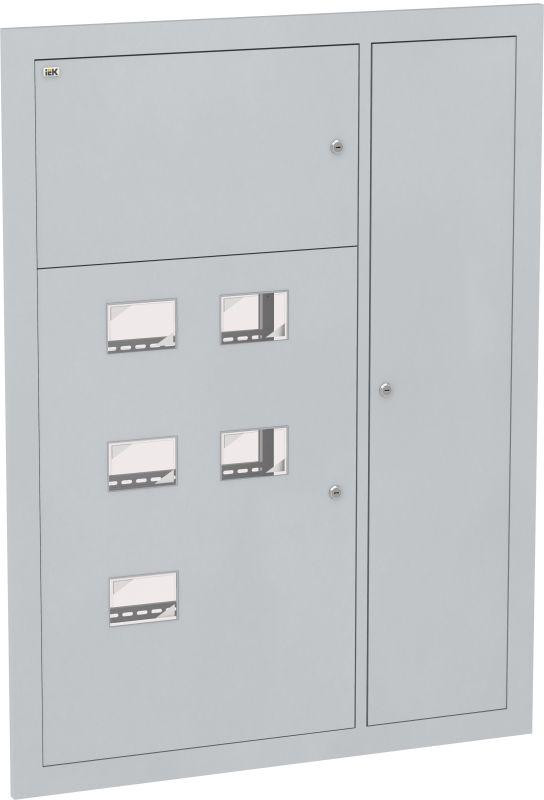

Используется для сборки этажных распределительных щитов, предназначенных для приема и распределения электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких замыканиях.
Сварной металлический корпус состоит из трех отсеков: вводно-учетного, распределительного, отсека слаботочного оборудования.
В вводно-учетном и распределительном отсеках в корпусах ЩЭ-Х-1 размещены перфорированные планки для крепления счетчиков (по количеству квартир), в корпусах ЩЭ-Х-6 установлена съемная монтажная панель. В вводно-учетном и распределительном отсеках размещены перфорированные планки для крепления счетчиков (по количеству квартир). Предусмотрена возможность установки в этом же отсеке аппарата отключения магистральной линии.
В распределительном отсеке установлены DIN-рейки для аппаратов групповых линий и элементы для установки шин N и РЕ. Отсек укомплектован оперативной панелью.
Отсек слаботочного оборудования снабжен перфорированными профилями для прокладки теле- и радиосетей, телефонных линий, сетей охранной сигнализации, домофонов и т.п.
Характеристики
Тип поверхности | С порошковым покрытием |
Номер цвета RAL | 7035 |
С монтажной панелью | Да |
Количество дверей | 3 |
С застекленной дверью | Нет |
Возможен монтаж на полу | Нет |
Возможен настенный монтаж | Да |
Подходит для установки вне помещений | Нет |
Соединяемый в ряд | Нет |
Возможность настенной установки | Да |
Открытый монтаж | Да |
Установка в стену | Да |
Возможность напольной установки | Нет |
Цвет | |
Глубина | 155 мм |
Степень защиты IP | IP31 |
Габариты | 1.2 × 1.2 × 0.22 м |
Высота | 1275 мм |
Ширина | 960 мм |
