Используется для сборки этажных распределительных щитов, предназначенных для приема и распределения электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких замыканиях.

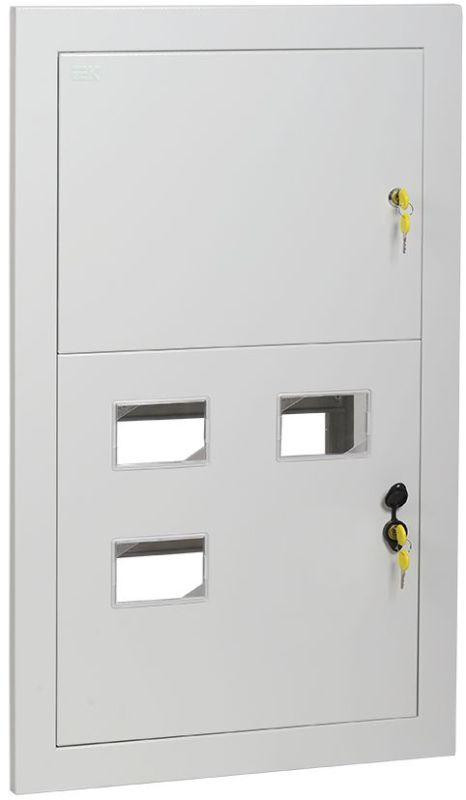

Сварной металлический корпус состоит из двух отсеков: вводно-учетного и распределительного.
В вводно-учетном отсеке корпусов ЩЭ-Х-2 размещены перфорированные планки для крепления счетчиков на DIN-рейку (по количеству квартир). В распределительном отсеке установлены DIN-рейки для аппаратов групповых линий и элементы для установки шин N и РЕ. Отсек укомплектован оперативной панелью.
Возможно навесное исполнение ЩЭ-Х-2 при использовании дополнительного кожуха.
Характеристики
Тип поверхности | С порошковым покрытием |
Номер цвета RAL | 7035 |
С монтажной панелью | Да |
Количество дверей | 2 |
С застекленной дверью | Нет |
Возможен монтаж на полу | Нет |
Возможен настенный монтаж | Да |
Подходит для установки вне помещений | Нет |
Соединяемый в ряд | Нет |
Возможность настенной установки | Да |
Открытый монтаж | Нет |
Установка в стену | Да |
Возможность напольной установки | Нет |
Цвет | |
Глубина | 157 мм |
Степень защиты IP | IP31 |
Габариты | 0.8 × 0.57 × 0.18 м |
Высота | 890 мм |
Ширина | 550 мм |
