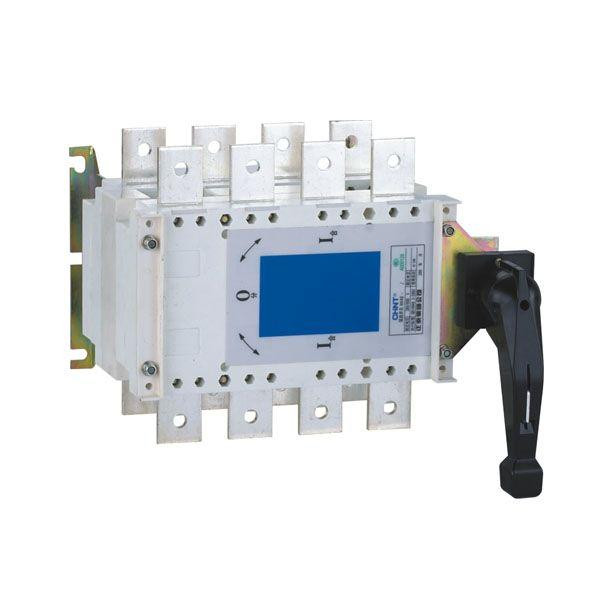

Выключатели – разъединители/рубильники NH40 предназначены для коммуникации силовых электрических цепей переменного тока номинальным напряжением до 690 В номинальной частоты 50Гц и постоянного тока на номинальное напряжение до 440 В .
Используются для установки в низковольтные комплектные устройства,как ВРУ жилых и промышленных зданий,распределительные шкафы,ящики управления и другие.
Характеристики
Номинальная мощность при AC-3, 400 В | 63 кВт |
Условный номинальный ток короткого замыкания Iq | 10 кА |
Степень защиты (IP) лицевой стороны | IP20 |
С блокировкой | Нет |
Тип элемента управления | Рукоятка поворотная удлиненная |
Исполнение в качестве главного выключателя | Да |
Номинальный кратковременно выдерживаемый ток Icw | 10 кА |
Цвет элементов управления | Черный |
Максимальное номинальное рабочее напряжение Ue переменного тока AC | 690 В |
Реверсивное исполнение | Нет |
Количество вспомогательных замыкающих контактов | 0 |
Количество вспомогательных размыкающих контактов | 0 |
Номинальный ток длительной нагрузки Iu | 125 А |
Количество полюсов | 3 |
Количество вспомогательных переключающих контактов | 0 |
Номинальное напряжение с | 400 В |
Номинальное напряжение по | 690 В |
Моторный привод опционально | Нет |
Конструктивное исполнение | Комплектное устройство в корпусе |
Габариты | 0.32 × 0.14 × 0.27 м |
Серия | NH40 |
