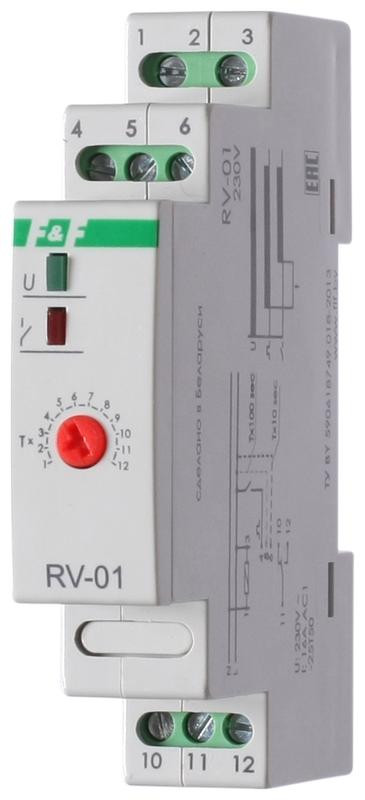

Реле времени серии "RV"
Монтаж на DIN-рейку.
Предназначено для включения потребителей в системах автоматики (в вентиляционных, отопительных, осветительных, сигнализационных и т.п.) через заданный отрезок времени.

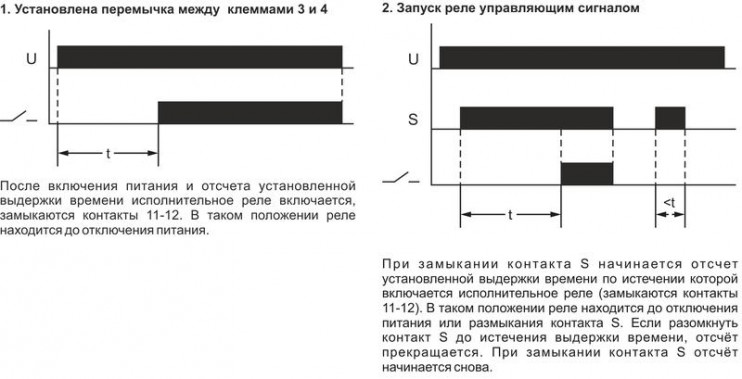

Принцип работы

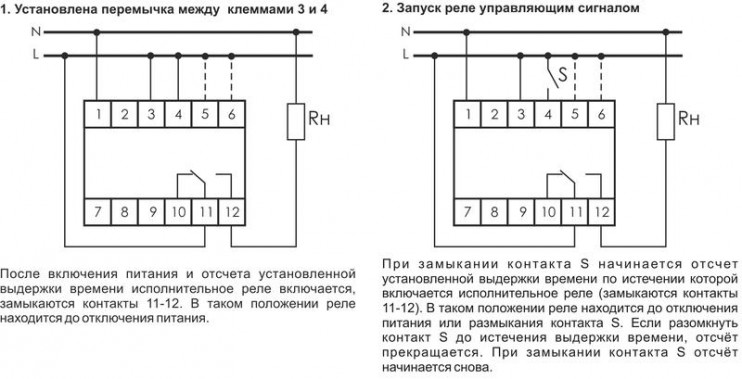

1. Запуск реле подачей напряжения питания
После включения питания и отсчета установленной выдержки времени исполнительное реле включается, замыкаются контакты 11-12. В таком положении реле находится до отключения питания.
2. Запуск реле управляющим сигналом
При замыкании контакта S начинается отсчет установленной выдержки времени по истечении которой включается исполнительное реле (замыкаются контакты 11-12). В таком положении реле находится до отключения питания или размыкания контакта S. Если разомкнуть контакт S до истечения выдержки времени, отсчёт прекращается. При замыкании контакта S отсчёт начинается снова.
Особенности:
2 режима работы;
вход управления;
напряжение питания 230 В AC;
диапазон выдержки времени 0,1...1200 с ;
контакт - 1NO/NC (16 А).
Характеристики
Подходит для крепления на лицевой панели | Нет |
Функция мигания начинается с паузы, фиксированное время | Нет |
Функция мигания начинается с импульса, фиксированное время | Нет |
Функция задержки при включении | Да |
Функция звезда/треугольник | Нет |
Диапазон времени с | 1 с |
Диапазон времени по | 1200 с |
Функция задержки при отключении | Нет |
Функция формирования импульсов | Нет |
Количество выходов с задержкой, переключающий контакт | 1 |
Установка на контактор | Нет |
Глубина | 65 мм |
Номинальный ток | 16 А |
Возможно дистанционное управление | Да |
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с | 230 В |
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по | 230 В |
Подходит для монтажа на DIN-рейку | Да |
Род тока включения | Переменный ток (AC) |
Габариты | 0.1 × 0.07 × 0.02 м |
Высота | 90 мм |
Ширина | 18 мм |
