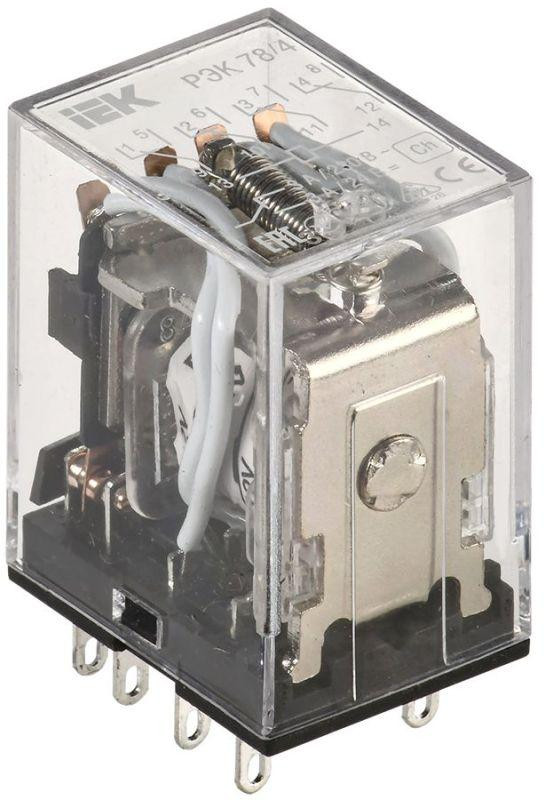

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.
Характеристики
С съемными клеммами, зажимами | Нет |
Поляризация | Определенная полюсность |
Характеристики переключения | Моностабильный |
С принудительно управляемыми контактами | Нет |
В комплекте с розеткой | Нет |
Глубина | 27 мм |
Номинальный ток | 3 А |
Тип подключения | Плоский штекерный разъем |
Номинальное напряжение питания цепи управления Us постоянного тока DC с | 12 В |
Номинальное напряжение питания цепи управления Us постоянного тока DC по | 12 В |
Степень защиты IP | IP40 |
Род тока включения | Постоянный ток (DC) |
Количество нормально замкнутых (НЗ) контактов | 4 |
Количество нормально разомкнутых (НО) контактов | 4 |
Количество переключающих контактов | 4 |
Габариты | 0.03 × 0.04 × 0.02 м |
Высота | 42 мм |
Ширина | 20.5 мм |
