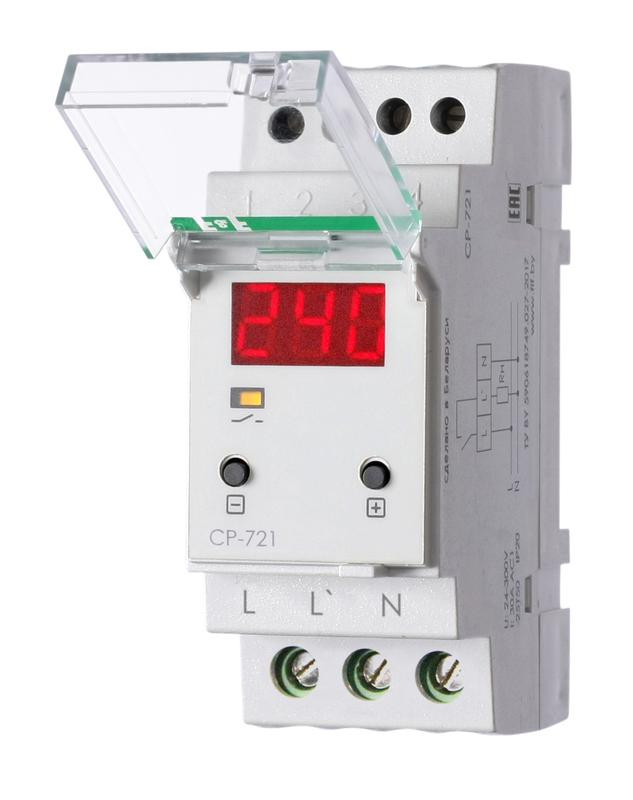

Реле напряжения серии "CP"
Монтаж на DIN-рейку.
Предназначено для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, обрыва нулевого провода,
регистрации предельных значений напряжения, а также типа произошедшей аварии, контроля величины напряжения в питающей однофазной сети переменного тока. Защита осуществляется путем отключения нагрузки от сети питания.

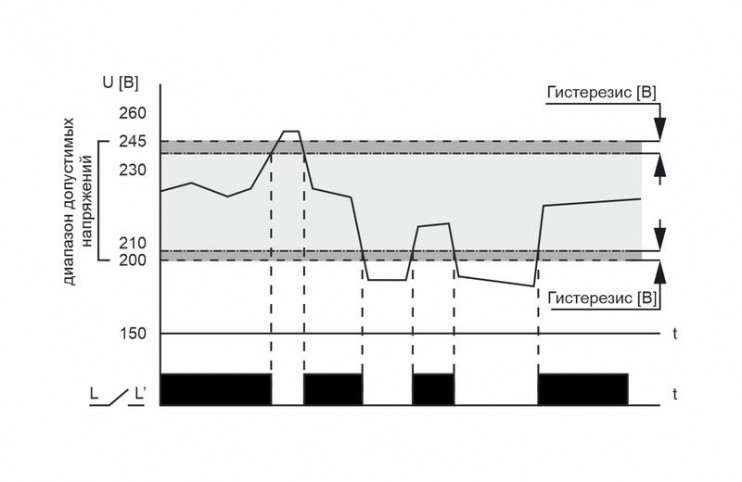

Контакт реле замкнут и нагрузка включена, если контролируемое напряжение находится в установленном диапазоне. Диапазон (верхнее и нижнее значения) устанавливается посредством кнопок на лицевой панели. Повторное включение реле (после отключения) происходит автоматически, через установленное время, после восстановления сетевого напряжения. В случае восстановления после отсутствия напряжения время АПВ увеличивается на величину времени готовности устройства.
Особенности реле напряжения CP-721:
напряжение питания - 100...450V AC
максимальный ток нагрузки - 30 А;
контакты - 1NO;
нижний порог напряжений - 140...210
верхний порог напряжений - 240...300
Характеристики
Возможен контроль 1-фазного понижения напряжения | Да |
Возможен контроль 3-фазного понижения напряжения | Нет |
Род тока контролируемого напряжения | Переменный ток (AC) |
Диапазон измерения напряжения 1 с | 150 В |
Диапазон измерения напряжения 1 по | 210 В |
Диапазон измерения напряжения 2 с | 230 В |
Диапазон измерения напряжения 2 по | 260 В |
Глубина | 65 мм |
С съемными клеммами, зажимами | Нет |
Минимальное регулируемое время задержки срабатывания без выдержки | .1 с |
Род тока включения | Переменный ток (AC) |
Количество нормально разомкнутых (НО) контактов | 1 |
Габариты | 0.105 × 0.046 × 0.066 м |
Высота | 90 мм |
Ширина | 35 мм |
