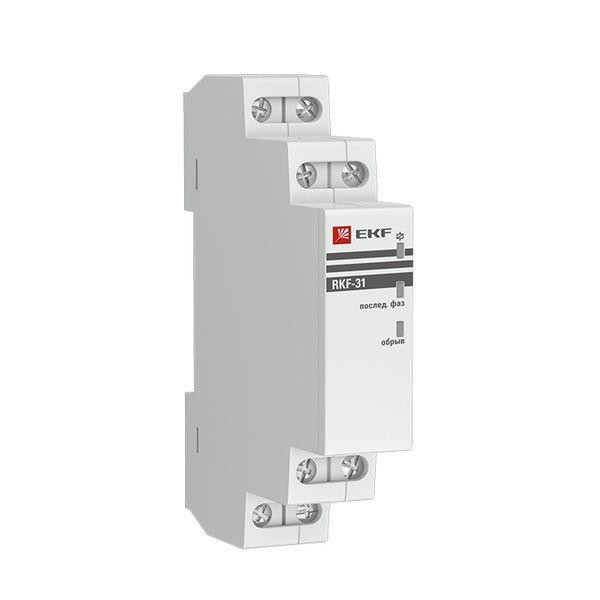

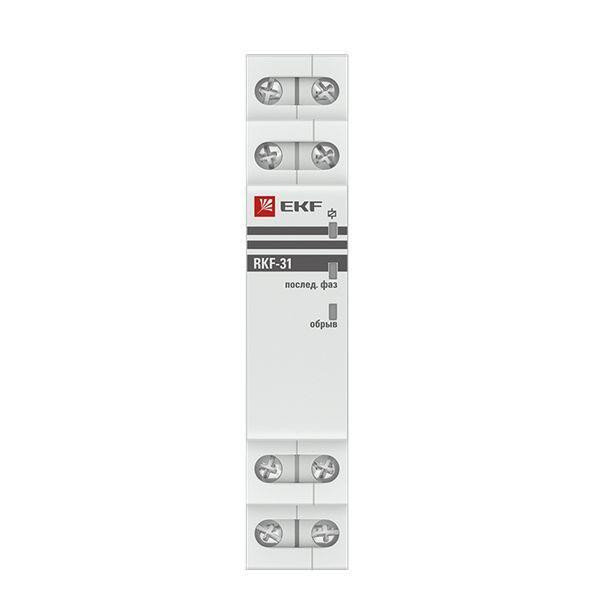

Реле контроля фаз RKF является механическими коммутационным аппаратом, который предназначается для контроля уровня напряжения в трехфазных сетях переменного тока и защитного отключения нагрузки в случае падения или повышения напряжения электрической сети сверх допустимого значения, а также в случае обрыва фазы, неверной последовательности фаз и асимметрии. Данные реле отличаются компактными размерами и универсальностью применения в трех- и четырехпроводных схемах. Реле контролирует следующие параметры: отсутствие фаз, чередование фаз.
Характеристики
Функция контроля порядка чередования фаз | Да |
Функция обнаружения обрыва фазы | Да |
Функция обнаружения пониженного напряжения | Нет |
Функция обнаружения перенапряжения | Нет |
Функция обнаружения асимметрии фаз | Нет |
Максимально допустимое время задержки срабатывания без выдержки | .5 с |
Минимальное регулируемое время задержки срабатывания без выдержки | .5 с |
Максимально допустимое время задержки | 2 с |
Минимальное регулируемое время задержки | .5 с |
Глубина | 65 мм |
Диапазон измерения напряжения с | 154 В |
Диапазон измерения напряжения по | 540 В |
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с | 266 В |
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по | 540 В |
Номинальное напряжение питания цепи управления Us постоянного тока DC с | 0 В |
Номинальное напряжение питания цепи управления Us постоянного тока DC по | 0 В |
Род тока включения | Переменный ток (AC) |
Количество нормально замкнутых (НЗ) контактов | 0 |
Количество нормально разомкнутых (НО) контактов | 0 |
Количество переключающих контактов | 2 |
Габариты | 0.095 × 0.03 × 0.066 м |
Высота | 75 мм |
Серия | EKF |
Ширина | 18 мм |
