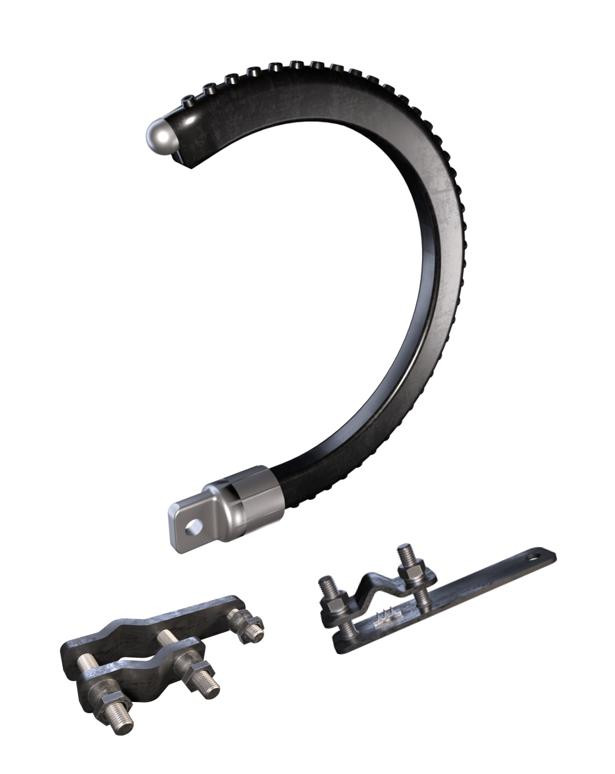

"Разрядник предназначен для защиты воздушных линий электропередачи напряжением 6-20 кВ трехфазного переменного тока с неизолированными и защищенными проводами от индуктированных перенапряжений и их последствий. Разрядник устанавливается на ВЛ с любыми видами опор и изоляции, за исключением опорной изоляции, и рассчитан для эксплуатации в макроклиматичесих районах с умеренным и холодным климатом (УХЛ1 по ГОСТ 15150-69).
Схема установки разрядника РМК-20-IV-УХЛ1/021 на ВЛ — по одному разряднику на опору с последовательным регулярным чередованием фаз.
Мультикамерная система — запатентованная разработка Стример, не имеющая аналогов в мире.
Преимущества разрядников на основе мультикамерной системы:
Не требуют обслуживания. Периодические испытания не требуются, достаточно визуального осмотра разрядников с земли один раз в год;
Применение МКС исключает возможность выхода разрядников из строя любых видов воздействия молнии (индуктированные перенапряжения, обратные перекрытия, прямые удары молнии) и, следовательно, затраты на его вынужденную замену и выполнение ремонтно-восстановительных работ;
Установка разрядников не требует специального заземления опор;
Антивандальное исполнение, препятствующее несанкционированному демонтажу разрядников с ВЛ;
Срок службы — не менее 40 лет, гарантийный срок — 5 лет.
"
Характеристики
Номинальный импульсный ток (8/20) | 40 кА |
Система заземления | IT |
Наибольшее длительное напряжение переменного тока АС | 24000 В |
Номинальное напряжение переменного тока АС | 20000 В |
Габариты | 0.25 × 0.19 × 0.03 м |
