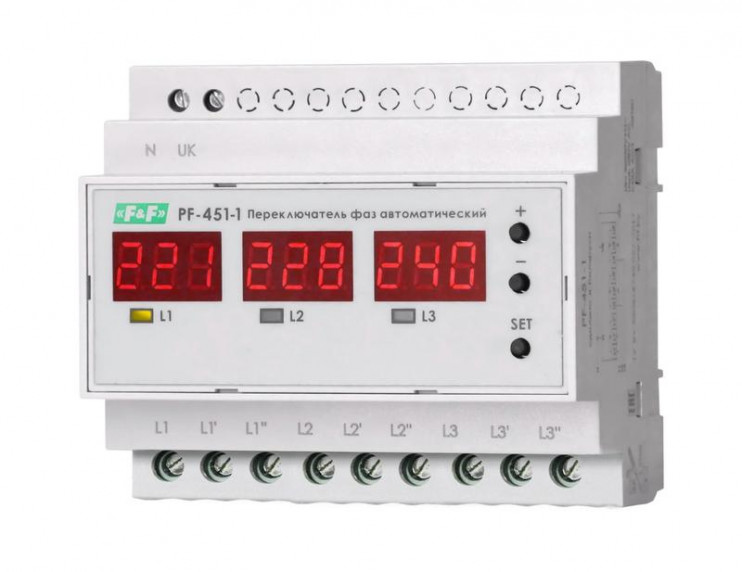

Переключатель фаз автоматический PF-451-1 предназначен для резервного питания однофазных потребителей от 3-х фазного ввода, выбора исправной фазы и питания нагрузки от нее.
Область применения
Обеспечение бесперебойного питания особо ответственных однофазных потребителей и защиты их от недопустимых колебаний напряжения в сети.
Принцип работы
Переключатель фаз питается от 3-х фазной сети, и на выходе устройства будет присутствовать одна из фаз, параметры которой удовлетворяют требованиям, как только напряжение на ней выйдет за допустимые пределы - к выходу устройства будет подключена, иная исправная фаза (если таковая имеется).
Особенности
Возможность выбора режима работы (с приоритетной фазой, либо без приоритета).
- с приоритетной фазой - если напряжение в ней находится в допустимых пределах, то питание будет производиться от нее.
- без приоритета - нагрузка будет подключена к произвольной фазе пока ее параметры в норме, в случае возникновения аварийной ситуации в данной фазе будет произведено переключение на фазу со стабильными параметрами.
Порог переключения:
нижний 140-210 В,
верхний 240-300 В.
Характеристики
Диапазон измерения напряжения 1 с | 140 В |
Диапазон измерения напряжения 1 по | 210 В |
Диапазон измерения напряжения 2 с | 240 В |
Диапазон измерения напряжения 2 по | 300 В |
Глубина | 65 мм |
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с | 230 В |
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по | 230 В |
Количество нормально замкнутых (НЗ) контактов | 3 |
Габариты | 0.12 × 0.102 × 0.075 м |
Высота | 90 мм |
Ширина | 105 мм |
