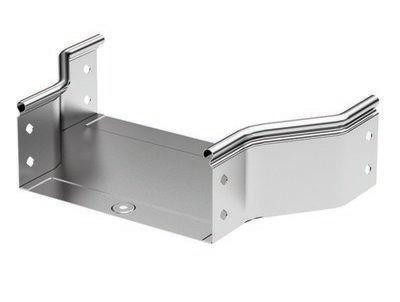

Элементы, входящие в состав системы "S5 Combitech" позволяют предусмотреть любые особенности проектирования и монтажа трассы. При построении кабельных трасс может возникать ситуация, когда требуется увеличить или уменьшить ширину лотка. Для этого применяется переходник (редукция) – аксессуар, имеющий разную ширину в начале и в конце. Симметричная редукция – аксессуар, симметричный относительно средней линии, проходящей вдоль его длины.
Этот элемент обеспечивает расширение кабельной трассы со 100 мм до 200 мм или же ее сужение. Максимальная степень пыле- и влагозащиты – IP 44 (при использовании вместе с крышкой и уполотнителями). Высота - 50 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира". В состав комплектного аксессуара входят необходимые крепежные элементы и соединительные пластины.
Характеристики
Тип конструкции | Симметричное сужение |
Ширина (большой размер) | 200 мм |
Ширина (малый размер) | 100 мм |
Высота кабельного лотка | 50 мм |
Широкодиапазонное исполнение | Да |
Цвет | |
Исполнение | Входит соединительный элемент |
Защитное покрытие поверхности | Гальванически/электролитически оцинкованная |
Габариты | 0.205 × 0.17 × 0.05 м |
Серия | S5 Combitech |
