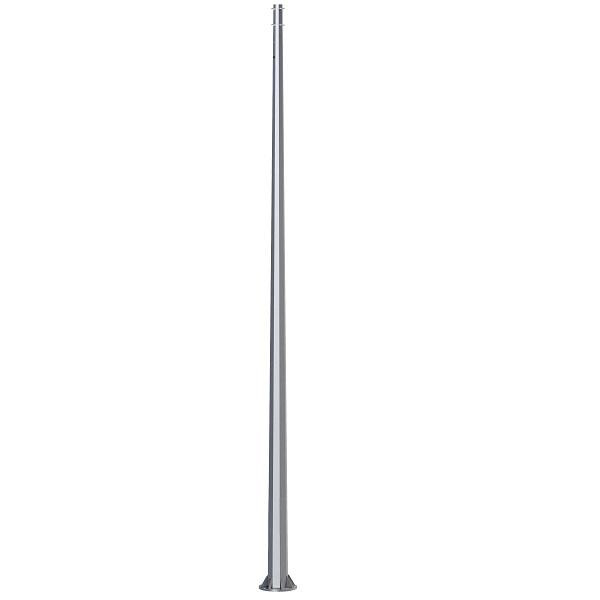

Опора предназначена для подвеса СИП (самонесущий изолированный провод).
Предусмотрено специальное отверстие для воздушного подвода питания, точка заземления выполняется на расстоянии 900–1 000 мм ниже верхнего обреза опоры.
Арматура для крепления кабеля СИП поставляется отдельно.
Возможна установка кронштейнов с большим количеством светильников, а также рекламных и иных конструкций.
В лючке предусмотрена планка для установки комплектующих и точка заземления (болт М10).
Возможен подвод кабелей через окно в подземной части ЗДФ.
Установка на трубный закладной элемент – ЗДФ (может быть заменён на анкерный – АЗДФ), забетонированный в фундаменте.
Закладные элементы необходимо заказывать отдельно.
Расчёт параметров фундаментного блока производится исходя из климатических условий, ветрового района эксплуатации и параметров грунта. Для расчёта необходима услуга проектной организации.
Комплект поставки: опора, болты М10/М12 (в зависимости от модификации опоры) с контргайками для крепления кронштейна оцинкованные 8 шт, комплект болтов с гайками и шайбами для крепления к ЗДФ.
Характеристики
Высота световой точки | 10 м |
С цоколем | Нет |
Диаметр верха столба | 130 мм |
Кронштейн опоры | Нет (без) |
Ступенчатая форма | Нет |
Диаметр основания | 320 мм |
Защита основной части | Горячее цинкование |
Коническая | Да |
Цвет | |
Исполнение | Многогранник |
Защитное покрытие поверхности | Горячее цинкование |
Общая длина | 10 м |
Габариты | 10 × 0.32 × 0.32 м |
Толщина стенки | 6 мм |
