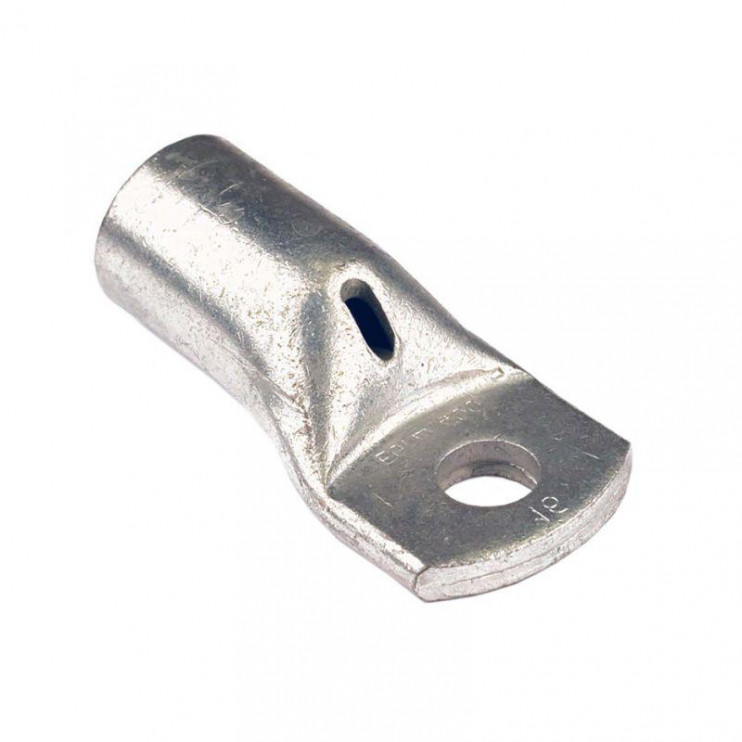

Неизолированный наконечник (ТМЛ) предназначен для оконцевания предварительно зачищенных от изоляции медных проводов и их присоединения к медным клеммам, шинам, зажимам. Материал контактной части – медь М1. Луженое покрытие внешних и внутренних поверхностей с использованием висмута защищает от коррозии и увеличивает проводимость защитного слоя. Особенностями наконечника являются смотровое отверстие для контроля качества жилы и наконечника, равномерное блестящее покрытие, номинальное напряжение до 30 кВ. Наконечник используется для крепления контактной площадки с помощью метиза М8. Сечение проводника – 70 мм2. Номинальный ток – 270 А.
Характеристики
С смотровым отверстием | Да |
Узкое фланцевое исполнение | Нет |
Изолированный | Нет |
Номинальное сечение проводника | 70 кв.мм |
Защитное покрытие поверхности | Луженая оловом |
Угол соединения | 180 град. (по горизонтали) |
Форма контактной площадки | Кольцевая |
Количество крепежных отверстий | 1 |
Метрический размер соединительной резьбы | 8 |
Габариты | 0.166 × 0.142 × 0.031 м |
Серия | Quadro |
