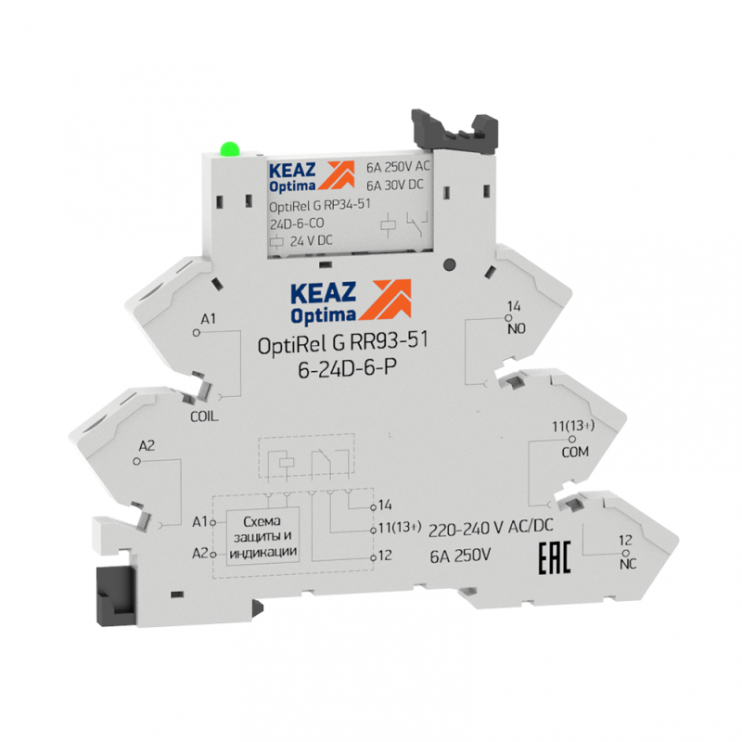

Релейный модуль RM38 представляют собой сборку из втычных реле RP34 и розетки (цоколя) RR93.
Устройства являются наиболее компактными решениями в ассортименте OptiRel G, поскольку имеют ширину корпуса всего 6 мм, что позволяет установить большое количество реле в один ряд ограниченной ширины.
Оборудование данной серии применяются преимущественно для усиления и преобразования сигналов между датчиками/исполнительными механизмами и ПЛК, механизмами или промышленными шинами, а также обеспечивают надежную электрическую изоляцию этих чувствительных электронных устройств.
Данная модель оснащена стандартными контактами из сплава серебра и никеля (AgNi).
Характеристики
С съемными клеммами, зажимами | Нет |
Поляризация | Определенная полюсность |
В комплекте с розеткой | Да |
Глубина | 76.4 мм |
Номинальный ток | 6 А |
Тип подключения | Винтовое соединение |
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с | 0 В |
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по | 0 В |
Номинальное напряжение питания цепи управления Us постоянного тока DC с | 24 В |
Номинальное напряжение питания цепи управления Us постоянного тока DC по | 24 В |
Степень защиты IP | IP20 |
Род тока включения | Постоянный ток (DC) |
Количество нормально замкнутых (НЗ) контактов | 0 |
Количество нормально разомкнутых (НО) контактов | 0 |
Количество переключающих контактов | 1 |
Габариты | 0.09 × 0.08 × 0.004 м |
Высота | 94.7 мм |
Серия | OptiRel G |
Ширина | 6.3 мм |
