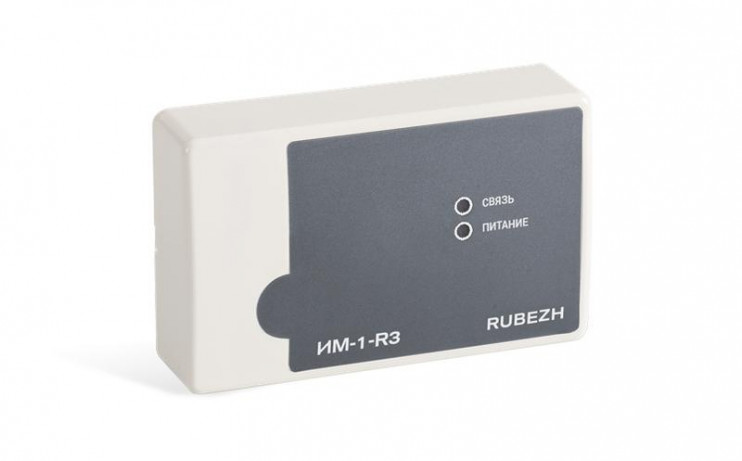

Модуль ИМ-1-R3 выполняет следующие функции:
преобразование интерфейса Wiegand считывателя или кодонаборного устройства в интерфейс адресной линии связи RS-R3;
передача считанного кода в прибор Рубеж для постановки/снятия охранных зон и управления сценариями системы;
индикация режимов работы модуля;
тестирование работоспособности модуля с помощью кнопки «Тест».
Модуль интерфейсный ИМ-1 прот.R3 позволяет производить подключение считывателя или кодонаборного устройства двумя способами (возможно подключение только одного считывателя к ИМ-1-R3):
Используя разъем RJ-45;
Обычное подключение с помощью клеммных колодок под винт.
Модуль ИМ-1-R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки, установленной на основании модуля..
Характеристики
Глубина | 37 мм |
Номинальный ток | .01 А |
Способ монтажа | Прямая установка |
Номинальное напряжение | 12 В |
Количество полюсов | 1 |
Габариты | 0.12 × 0.06 × 0.03 м |
Высота | 84 мм |
Ширина | 125 мм |
