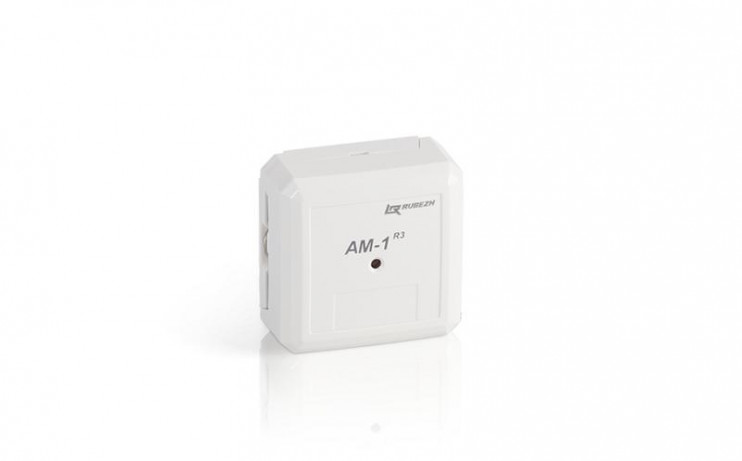

Адресная метка контролирует сопротивление своего шлейфа и передает на приемно-контрольный прибор извещение о соответствующем событии – замыкании-размыкании контактов контролируемого устройства, подключенного к шлейфу, или неисправности шлейфа с указанием своего адреса.
Шлейф адресной метки в системе может иметь один из следующих типов:
Пожарный;
Охранный;
Технологический;
Неисправность.
Выбор типа шлейфа, а также тип подключаемых контактов контролируемого устройства (нормально-замкнутые или нормально-разомкнутые) производится при начальном конфигурировании метки. Имеется возможность настраивать установленные по умолчанию пороги «норма» и «сработка».
В шлейф адресной метки может быть подключено один или два датчика с выходом типа «сухой контакт». Параллельно каждому контакту должен быть подключен шунтирующий резистор.
В системе адресная метка занимает один адрес.
Питание адресной метки и передача сигналов на приемно-контрольный прибор осуществляются по адресной линии связи.
Характеристики
Тип компонента/запасная часть | Модуль реле |
Габариты | 0.05 × 0.05 × 0.025 м |
