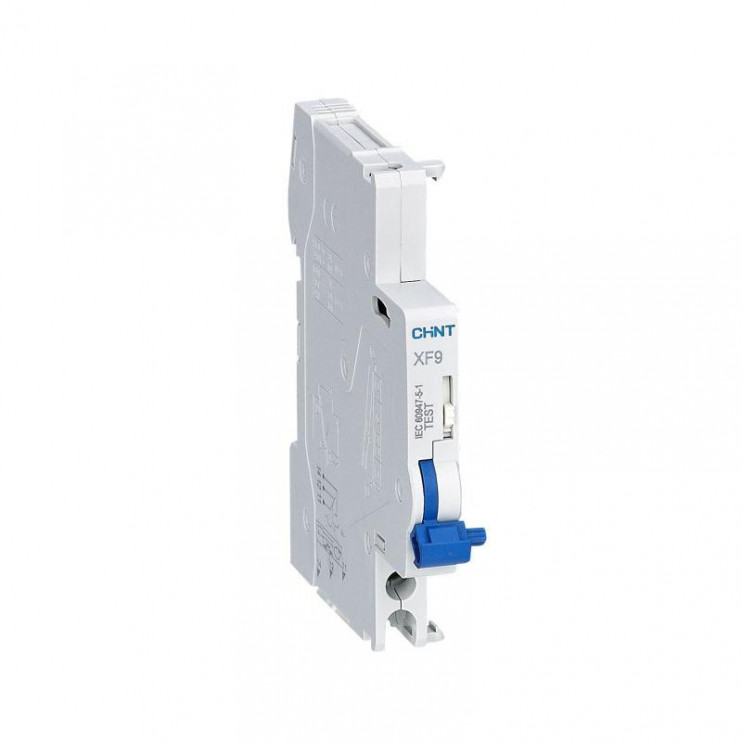

Вспомогательный контакт серии XF9 предназначен для передачи информации о состоянии ВКЛ/ОТКЛ автоматических выключателей и выключателей дифференциального тока. Состояние дополнительных контактов XF9 не зависит от причины срабатывания и всегда повторяет состояние силовых контактов выключателя. Кнопка «тест» позволяет тестировать цепь, подключенную к дополнительному контакту, не отключая выключатель. Контакт серии XF9 устанавливается с левой стороны выключателя и прищелкивается к нему.
Основные характеристики:
Количество контактов – 1НО+1НЗ
Категория применения – AС12, DC12
Механическая износостойкость – 10000 циклов В/О
Электрическая износостойкость – 6500 циклов В/О
Степень загрязнения – 2
Степень защиты – IP20
Ширина – 9 мм
Монтаж – на симметричную DIN-рейку 35 мм
Вспомогательный контакт серии XF9 может применяться с выключателями следующих серий NB1L, NB1L-40, NB1L-63, NB310L, NBH8LE-40, NXBLE-32, NXBLE-40, NXBLE-63, NXBLE-63Y, NXBLE-125, NB1-63H.
Характеристики
Номинальный рабочий ток Ie при AC-15, 230 В | 6 А |
Количество нормально замкнутых (НЗ) контактов | 1 |
Количество нормально разомкнутых (НО) контактов | 1 |
Количество переключающих контактов | 0 |
Способ монтажа | Монтаж сбоку |
Габариты | 0.08 × 0.065 × 0.01 м |
Серия | NXB-63 |
