• НАЗНАЧЕНИЕ

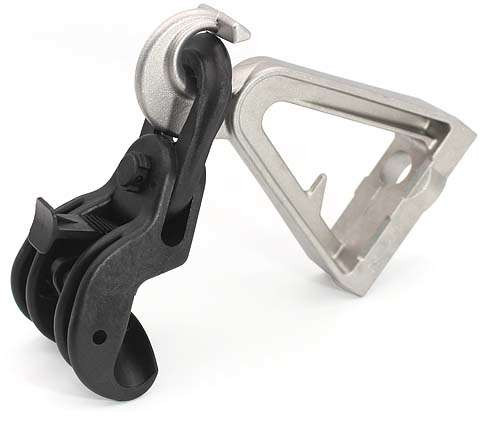

Промежуточный поддерживающий зажим представляет собой жесткую сборку несущего кронштейна и собственно подвеса и используется при прокладке воздушных изолированных линий (ВЛИ) электропередачи до 1 кВ на основе СИП-2, предназначен для крепления несущей нейтрали провода.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Промежуточные опоры ВЛИ до 1 кВ
• ПРИНЦИП ДЕЙСТВИЯ
После раскатки и СИП на требуемой высоте на промежуточных опорах раскаточные ролики заменяются на промежуточные зажимы. Нейтральный провод фиксируется в зажиме для предотвращения повреждения изоляции.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ И АКСЕССУАРЫ
лента бандажная или анкерные винты.
Остальные принадлежности определяются проектом на ВЛИ.
Характеристики
Предельная нагрузка | 12 кН |
Максимальное сечение проводника | 96 кв.мм |
Тип системы | СИП-2/СИП-4 |
Номинальное сечение проводника | 25 кв.мм |
Габариты | 0.17 × 0.095 × 0.075 м |
