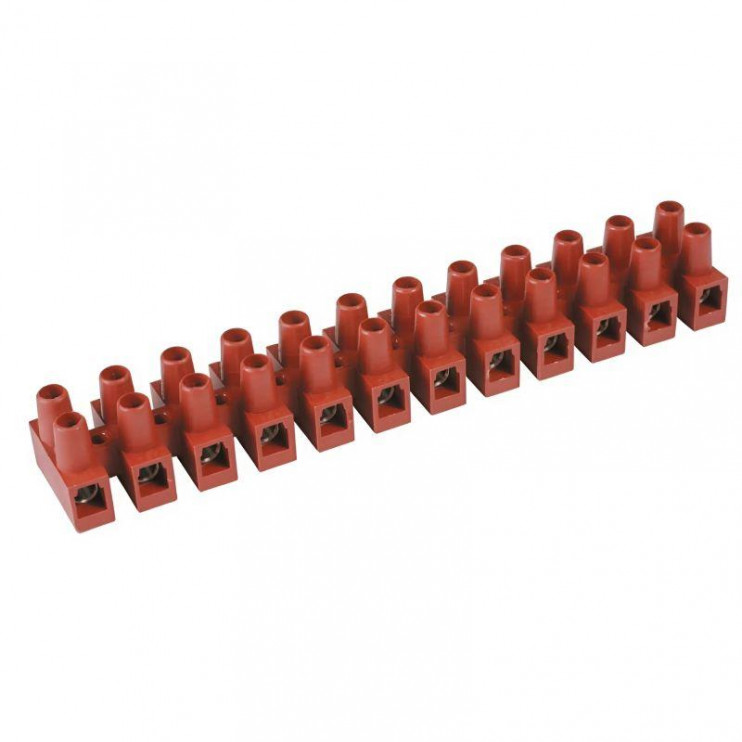

Клеммы (клеммные колодки, клеммные зажимы) используются для подсоединения к электрической части проводников. Они имеют токопроводящую часть, заключенную обычно в диэлектрический корпус (пластик или фиберглас). Винтовые клеммые зажимы – это классическое решение для соединения проводов. Его преимущества – универсальность и надежная фиксация.
Номинальное напряжение винтового зажима – 450 В, номинальный ток - 24 А, рабочая температура от –40°C до +150 °C, поперечное сечение провода – 2,5 мм, 12 полюсов, по 2 винтовых зажима на каждый. Материал корпуса – фиберглас.
Характеристики
Количество клемм на полюс | 2 |
Тип электрического присоединения 1 | Винтовое соединение |
Тип электрического присоединения 2 | Винтовое соединение |
Сечение однопроволочного проводника с | 2.5 кв.мм |
Сечение однопроволочного проводника по | 2.5 кв.мм |
Сечение многопроволочного гибкого проводника с | .75 кв.мм |
Сечение многопроволочного гибкого проводника по | 2.5 кв.мм |
Материал изоляции корпуса | Фибергласс (стеклопластик) |
Расположение присоединения | Сбоку |
Версия испытанная на взрывозащищенность "Ex е" | Нет |
Цвет | |
Способ монтажа | Прямая установка |
Номинальное напряжение | 450 В |
Количество полюсов | 12 |
Рабочая температура с | -20 град.C |
Рабочая температура по | 150 град.C |
Номинальный ток In | 24 А |
Габариты | 0.118 × 0.034 × 0.063 м |
Серия | Quadro |
