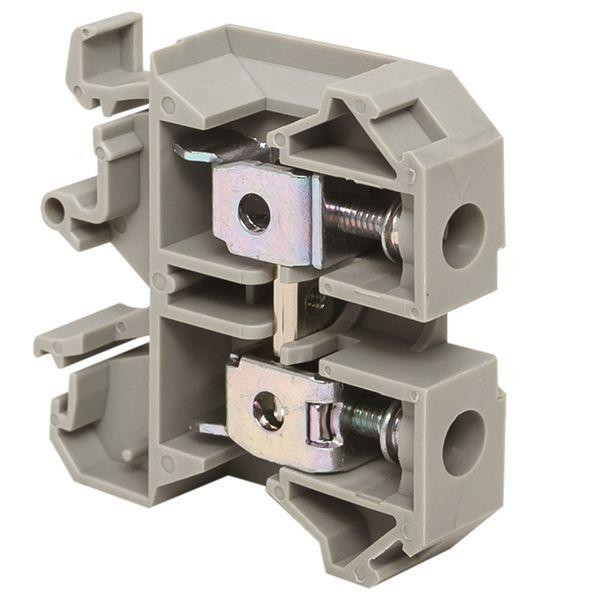

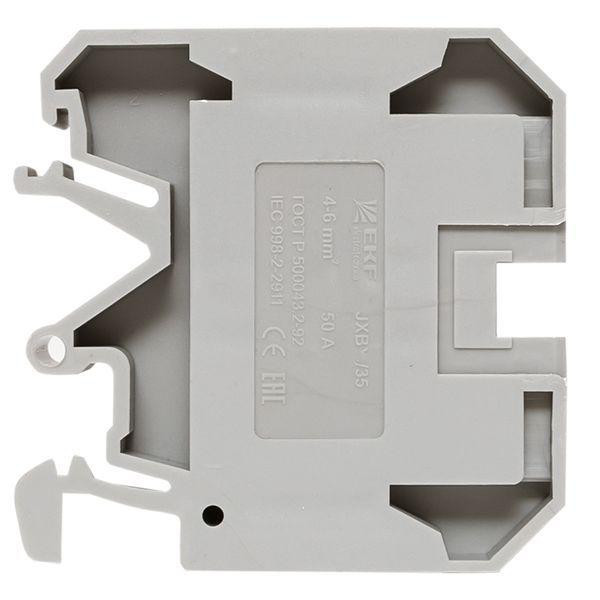

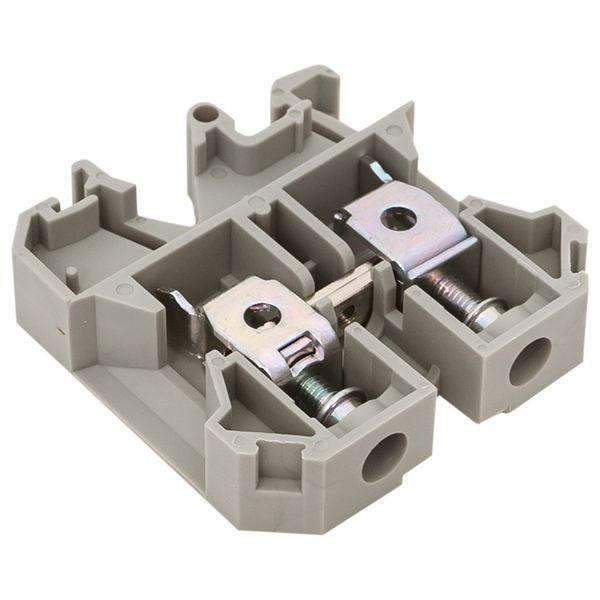

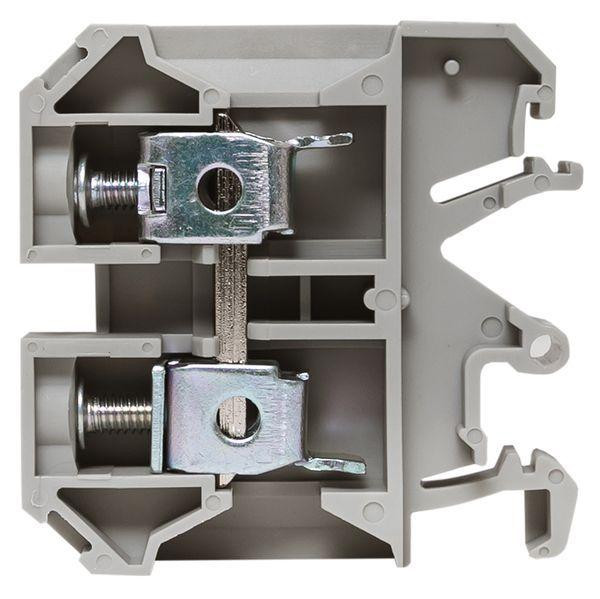

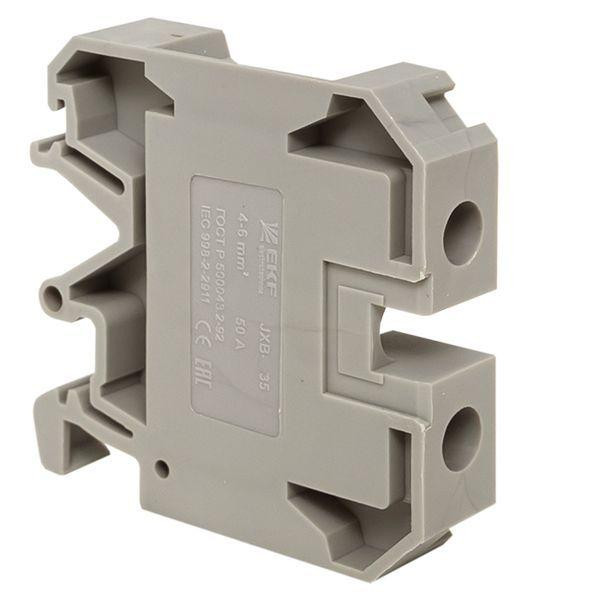

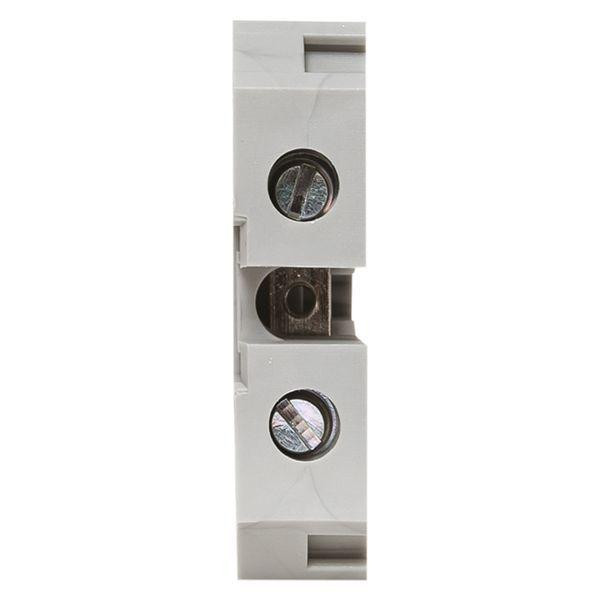

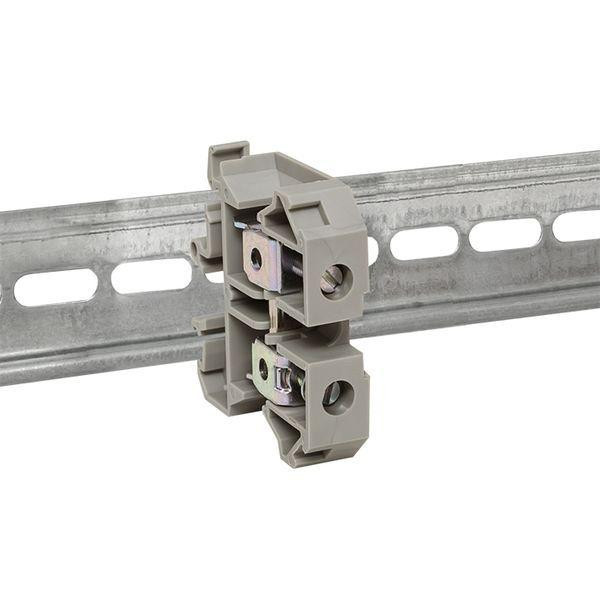

Колодки клеммные JXB EKF PROxima и EK-JXB (земля) устанавливаются на DIN-рейку в распределительных щитах для надежного и удобного подключения проводников различных сечений и разного назначения. Зажим проводника осуществляется винтом. Рассчитаны на применение в цепях переменного тока с частотой 50 Гц. Изготовлены из цветного пожаростойкого полиамида. ГОСТ Р 50030.7.2002
Характеристики
Ширина/Шаг подключения | 10 мм |
При необходимости возможна установка замыкающей пластины | Да |
Количество уровней | 1 |
Количество клемм на уровень | 2 |
Внутренне связанные уровни | Нет |
Цвет | |
Способ монтажа | DIN-рейка 35 мм |
Номинальное напряжение | 800 В |
Рабочая температура с | -40 град.C |
Рабочая температура по | 85 град.C |
Высота минимально возможного монтажа | 45 мм |
Тип электрического присоединения 1 | Винтовое соединение |
Сечение однопроволочного проводника с | 6 кв.мм |
Сечение однопроволочного проводника по | 10 кв.мм |
Сечение многопроволочного гибкого проводника с | 6 кв.мм |
Сечение многопроволочного гибкого проводника по | 10 кв.мм |
Материал изоляции корпуса | Полиамид (PA) |
Расположение присоединения | Сбоку |
Номинальный ток In | 70 А |
Версия испытанная на взрывозащищенность "Ex е" | Нет |
Габариты | 0.04 × 0.045 × 0.01 м |
Длина | 42 мм |
Серия | PROxima |
