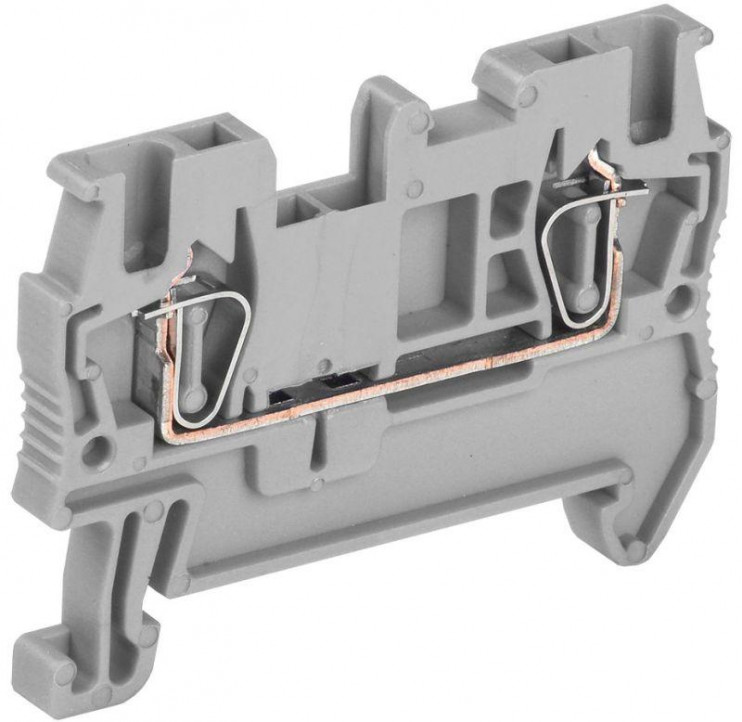

Пружинные клеммы предназначены для постоянного, безопасного и компактного соединения проводников различных сечений в упорядоченных системах распределения внутри электротехнических шкафов. Применяются для крепления фазных, нулевых и защитных проводников. Использование пружинной системы зажима позволяет сделать процесс подключения проводников максимально простым и быстрым. Устанавливаются на DIN-рейку.
Возможно подключение проводников номинального сечения как с кабельными наконечниками, так и без предварительной подготовки.
Изоляционный корпус выполнен из эластичного и ударопрочного огнестойкого полиамида, обладающего превосходной стойкостью к воздействию агрессивных сред и температуры.
Широкий набор дополнительных принадлежностей: заглушки, маркировочные пластины, перемычки.
Характеристики
Ширина/Шаг подключения | 4.2 мм |
При необходимости возможна установка замыкающей пластины | Да |
Количество уровней | 1 |
Количество клемм на уровень | 2 |
Цвет | |
Способ монтажа | DIN-рейка 35 мм |
Номинальное напряжение | 500 В |
Рабочая температура с | -40 град.C |
Рабочая температура по | 85 град.C |
Тип электрического присоединения 1 | Присоединение пружинным зажимом |
Сечение однопроволочного проводника с | .2 кв.мм |
Сечение однопроволочного проводника по | 2.5 кв.мм |
Сечение многопроволочного гибкого проводника с | .2 кв.мм |
Сечение многопроволочного гибкого проводника по | 1.5 кв.мм |
Расположение присоединения | Сбоку |
Номинальный ток In | 17.5 А |
Габариты | 0.05 × 0.04 × 0.006 м |
Длина | 49.3 мм |
