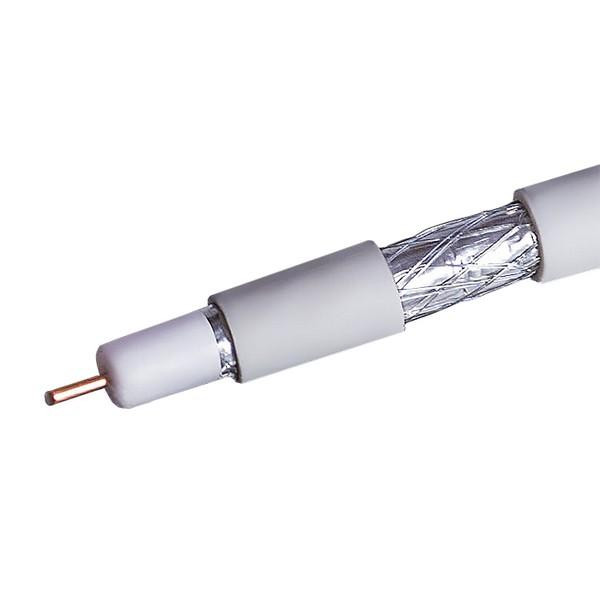

Кабель коаксиальный RG-6 (radio grade) – кабель, который обеспечивает низкие потери на высоких частотах. Применяется для обеспечения кабельного, спутникового телевидения и видеонаблюдения. Центральная жила кабеля RG-6 покрыта диэлектриком из вспененного полиэтилена (специальный изолирующий материал). Поверх расположены 2 экрана – фольга из алюминия (накладывается на сердечник) и оплетка из алюминиевых проволок. Внешняя оболочка кабеля RG-6 выполнена из ПВХ. Кабели в оболочке из ПВХ, как правило, применяются для прокладки внутри помещения.Конструкция устроена так, что медь занимает всю поверхность жилы, а в центре располагается сталь. Благодаря Скин-эффекту, сигнал, распространяющийся на высокой частоте, вытесняется ближе к поверхности, тем самым протекает по медной (высокопроводимой) части жилы. Кабель CCS выдерживает на порядок большее растягивающее усилие, чем PC( Pure Copper). Прокладывается коаксиальный кабель как снаружи, так и внутри помещений.
Характеристики
Тип внешнего проводника | Фольга + оплетка |
Материал внутреннего проводника | Сталь омедненная |
Волновое сопротивление | 75 Ом |
Диаметр внутреннего проводника | 1.02 мм |
Материал внешнего проводника | Алюминиевая фольга с оплеткой из алюминиевых проволок |
Класс внутреннего проводника (Европейские стандарты) | 1 - однопроволочная |
Не содержит галогенов (согл. EN 50267-2-2) | Нет |
Свободный от галогенов (согл. EN 60754-1/2) | Нет |
Покрытие внутреннего проводника | С медным покрытием |
Покрытие внешнего проводника | Без покрытия |
Количество слоев экрана | 1 |
Усточивость к УФ-излучению | Нет |
Изоляция | Вспененный полиэтилен |
Бронированый | Нет |
Цвет внешней оболочки | Белый |
Материал внешней оболочки | Поливинилхлорид (PVC) |
Рекомендуемая температура монтажа при протяжке с | -10 град.C |
Рекомендуемая температура монтажа при протяжке по | 50 град.C |
Допустимая температура при эксплуатации (без движения) с | -10 град.C |
Допустимая температура при эксплуатации (без движения) по | 50 град.C |
Для прокладки в грунте | Нет |
Наружный диаметр (прибл.) | 6.8 мм |
Минимальный радиус изгиба при принудительном перематывании | 20 мм |
Минимальный радиус изгиба при свободном перемещении | 20 мм |
Минимальный радиус изгиба при стационарной экпалуатации | 20 мм |
Габариты | 0.27 × 0.27 × 0.09 м |
Марка кабеля/провода | RG6 |
